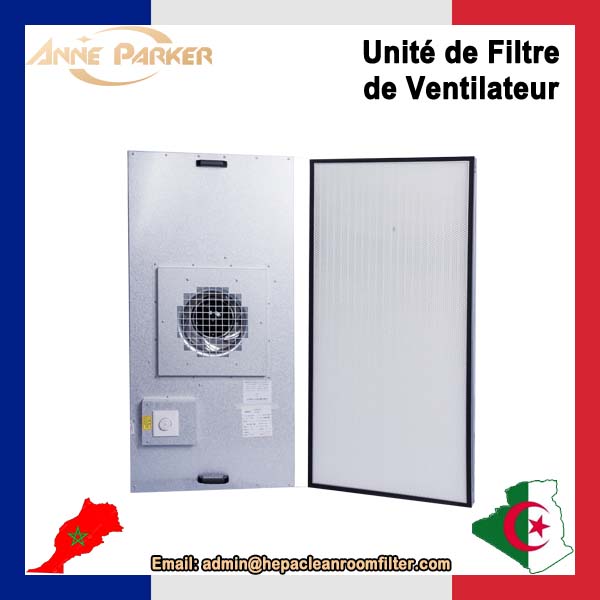

Spécifications de l'unité de filtration HEPA pour salle blanche FFU

Plus économe en énergie

Les FFU EC peuvent économiser environ 30 à 40 % d'énergie par rapport aux FFU à ventilateur AC.

Fonctionnement plus silencieux

Les FFU EC sont environ 5 dBA plus silencieux que les FFU à ventilateur AC.

Contrôle plus facile

Les FFU AC utilisent un système de contrôle manuel de la vitesse, adapté aux installations de moins de 200 FFU. En revanche, les FFU EC sont idéaux pour les grandes salles blanches. Ils utilisent des systèmes de contrôle intelligents gérés par ordinateur pour chaque FFU, ce qui améliore l'efficacité et réduit les coûts de maintenance.

Face à l'augmentation des exigences des clients en matière d'efficacité énergétique, de réduction du bruit et de contrôlabilité des FFU, l'utilisation des FFU EC se généralise. Dans la section suivante, nous présenterons les performances et les caractéristiques techniques des FFU EC, en nous concentrant sur le ventilateur, le filtre, le boîtier et le système de contrôle.

Technologie PFC active

Les ventilateurs EBM peuvent économiser jusqu'à 33 % d'énergie, tandis que la méthode de filtrage passif ne peut économiser que 4 %.

Principe de compensation

Les filtres de puissance actifs génèrent des courants harmoniques d'amplitude égale mais de phase opposée.

Cela garantit que le courant de charge côté alimentation est une onde sinusoïdale.

Principaux dangers des harmoniques

Les harmoniques peuvent provoquer une défaillance ou un dysfonctionnement des dispositifs de protection des relais et d'automatisation de sécurité.

Ils peuvent déclencher des phénomènes de résonance, qui peuvent entraîner des dommages aux condensateurs et aux transformateurs en raison d'une surintensité ou d'une surtension.

Les harmoniques augmentent les pertes harmoniques dans les systèmes électriques.

Ils diminuent l'efficacité des équipements électriques, provoquant le fonctionnement de dispositifs tels que les moteurs rotatifs, les condensateurs, les transformateurs et les conducteurs (par exemple, les lignes neutres basse tension, les câbles, les barres omnibus, etc.) dans des conditions de surcharge (chauffage, vibrations, bruit anormal, etc.), réduisant ainsi leur durée de vie.

La figure 1 illustre le diagramme du courant de démarrage de FFU CA typiques et de certains FFU CC domestiques. Dans les 2,5 secondes suivant le démarrage, un courant d'appel important est généré, généralement 3,5 fois supérieur au courant de fonctionnement. Cette surtension a un impact considérable sur le réseau électrique et le système de commutation.

Le FFU Anne Parker EC adopte un ventilateur EBM allemand, intégrant une fonction de décharge progressive du courant. Au démarrage du FFU, le courant augmente progressivement pendant 12 secondes avant d'atteindre le niveau de courant de fonctionnement. Cette fonction protège efficacement le réseau électrique et les systèmes de commutation.

Conception de tension ultra-large de 200 V à 270 V

Après 2004, les ventilateurs CC ont intégré des modules de redressement et de communication, formant ainsi une seule unité. Ce changement a introduit le concept de conception à large tension.

Les fluctuations de tension sont fréquentes dans les grandes usines électroniques, où le démarrage et l'arrêt d'équipements électriques importants tels que les climatiseurs, les pompes et les chaudières peuvent provoquer des fluctuations de tension. La large plage de tension de 200 à 270 V assure un fonctionnement stable des ventilateurs malgré les fluctuations de la tension du réseau.
