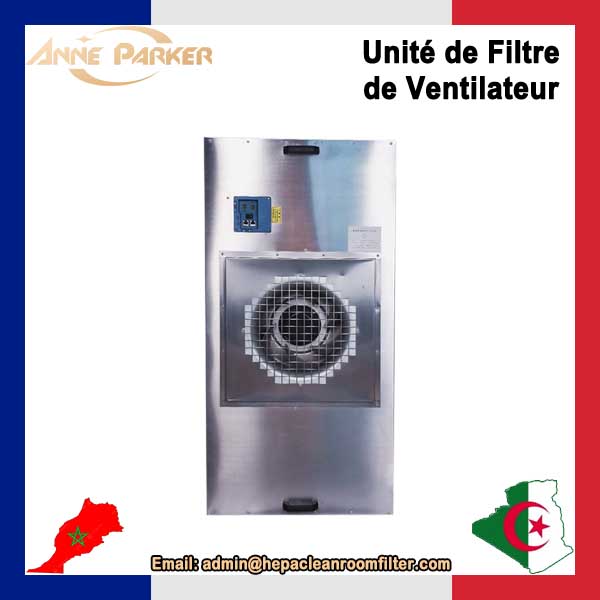

Unités de filtration HEPA pour ventilateurs de salle blanche EC FFU

La salle blanche EC FFU est largement utilisée dans les secteurs des semi-conducteurs, de l'électronique, de l'agroalimentaire, des écrans d'affichage, de la biopharmacie et d'autres secteurs soumis à des exigences extrêmement strictes en matière de contamination de l'air. Un filtre HEPA est installé dans les salles blanches à flux turbulent et laminaire, afin de répondre aux exigences des classes 100, 10 et 1.

Système de contrôle

Le système de contrôle AIX-I, développé en interne, permet un contrôle centralisé en réseau à grande échelle, tout en permettant une lecture précise des données et un contrôle unique des unités de filtration HEPA. Le système conserve la gestion hiérarchique multicouche d'origine, les alertes d'alarme, la gestion des plannings et d'autres fonctions, et intègre des modules de contrôle plus humanisés, tels que la gestion intelligente des partitions, le contrôle intelligent de l'affichage et la lecture intelligente, afin d'optimiser l'utilisation et la maintenance.

Dimensions:

Pression statique totale élevée

L'utilisation d'un ventilateur haute pression intégré permet aux unités FFU de fournir une pression statique externe de 50 à 150 Pa sous le débit d'air nominal, pression qui peut être augmentée par l'utilisation d'un filtre PTFE à faible résistance. Des filtres à efficacité primaire supplémentaires peuvent être installés.

Dispersion de gaz chimique extrêmement faible

Pour répondre aux besoins spécifiques de l'industrie, tous les composants sont fabriqués à partir de matériaux à faible dispersion chimique des gaz et sont rigoureusement testés. Des filtres en PTFE à dispersion chimique des gaz encore plus faible sont également disponibles.

Installation facile

La conception globale est flexible et permet une installation sur tout type de plafond sans dispositif de serrage, conformément aux spécifications de conception. La salle blanche FFU peut également être utilisée avec un plafond à joint gel lorsque le filtre est équipé d'un cadre à lame de couteau.

Accessoires optionnels multifonctions

Les accessoires en option comprennent un filtre à efficacité primaire d'entrée d'air, un diffuseur de sortie d'air, un manomètre différentiel, un moniteur de pression en ligne, un moniteur de particules en ligne, un trou de test DOP, un tube d'entrée d'air, un indicateur, un anémomètre, un moniteur de température et d'humidité en ligne, une télécommande, un connecteur standard européen, etc.

Faible consommation d'énergie

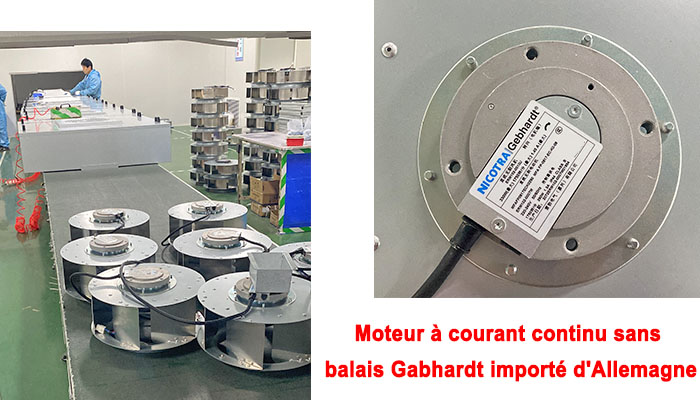

Le moteur CC sans balais est plus économe en énergie qu'un moteur CA. Comparé aux unités FFU CA classiques équipées d'un filtre en fibre de verre, le FFU HEPA EC permet de réduire la consommation d'énergie de 30 à 40 %.

Conception de structure unique

La conception unique de la structure du conduit d'air peut améliorer l'uniformité de la sortie d'air de 5 à 8 %, augmenter l'efficacité d'environ 5 %, réduire le bruit d'environ 5 dBA et réduire les vibrations d'environ 20 %, atteignant une efficacité globale allant jusqu'à 58 à 60 % et une résistance structurelle globale de l'armoire plus forte.

Contrôle manuel ：

Le filtre HEPA EC d'Anne Parker est doté de fonctions puissantes. Le filtre HEPA FFU permet le démarrage, l'arrêt et le réglage de la vitesse d'un FFU individuel en salle blanche ou d'un FFU de groupe, ainsi que la détection des défauts du FFU. Il permet également le contrôle de la passerelle.

Doté d'un menu entièrement en chinois, l'appareil est facile à utiliser. Les unités FFU sont également équipées d'une batterie au lithium haute performance, offrant une autonomie de 20 heures et une recharge USB.

Contrôle du groupe de tablettes ：

1. Le système de contrôle de groupe de tablettes DC convient au contrôle séparé de plusieurs pièces ou au contrôle de terrain d'atelier propre de petite taille.

2. Le système de contrôle se compose de la tablette, du collecteur de signaux, de l'amplificateur de signaux (pas d'amplificateur pour moins de 31 unités FFU) et du FFU, avec un temps de réponse inférieur à 1 s.

3. Chaque amplificateur peut connecter jusqu'à 31 unités FFU et le système peut connecter jusqu'à 255 amplificateurs pour contrôler un maximum de 7905 unités FFU.

Système de contrôle intelligent AIX-1

AIX-I est un système de contrôle hiérarchique hébergé sur un réseau d'infrastructure publique basé sur des normes de systèmes ouverts, permettant une intégration et une interopérabilité transparentes. Spécialement développé pour le contrôle centralisé à distance des unités de filtration HEPA de très grande taille dans les grands ateliers de nettoyage, il offre un contrôle d'accès complet et de nombreuses autres fonctionnalités. Il est adapté aux grandes et moyennes entreprises.

Les FFU/EFU HEPA EC réalisent le contrôle de liaison du terminal de commande à distance (PC) via la Super Gateway.

Chaque Super Gateway peut contrôler 8 groupes de FFU/EFU, soit 248 unités. Un PC peut relier 254 Super Gateways via le commutateur pour contrôler un maximum de 62 992 FFU/EFU. Le serveur reçoit les données de toutes les Super Gateways toutes les 8 secondes, et le temps de réponse du système de contrôle est dix fois supérieur à celui des systèmes de contrôle classiques.

1. Compatibilité : Les systèmes de contrôle traditionnels doivent fonctionner sur Windows XP SP2 ou la version phare de Windows 7, tandis qu'AIX-I peut fonctionner sur toutes les versions de Windows, même les versions futures.

2. Stabilité : AIX-I utilise un nouveau programme de gestion de serveur, compatible avec la base de données d'origine et simplifie la connexion entre le logiciel de contrôle et le serveur, améliorant ainsi la stabilité.

3. Fluidité : L'adoption d'un noyau CAO basé sur le langage C réduit considérablement le volume du logiciel, permettant ainsi une mise à l'échelle et un panoramique libres, comme dans AutoCAD, sans distorsion. Cette conception élimine radicalement les problèmes de rafraîchissement graphique saccadé et de mise à l'échelle inadaptée des systèmes de contrôle traditionnels. De plus, le système offre de multiples options HEPA FFU, notamment l'alignement et la translation.

●Le matériel de la nouvelle architecture est, de haut en bas : Serveur - Switch - Super Gateway – Salle blanche FFU.

●Chaque groupe de 31 unités FFU est connecté à la Super Gateway, et chaque Super Gateway peut connecter 8 groupes, soit un total de 248 FFU. Chaque Super Gateway est connectée à un commutateur, qui peut connecter jusqu'à 254 Super Gateways.

●8 ports peuvent être scannés simultanément, la période de scan de ce système est donc de 8 s.

●De nombreuses fonctions sont ajoutées, telles que le réglage automatique de la vitesse de l'air constante de l'unité de filtre de ventilateur HEPA et la surveillance vidéo en continu du site de travail HEPA FFU.
