İlaç Endüstrisinde Hammadde Örnekleme Dağıtım Kabini Tasarımı

1. Dağıtım kabini tasarımı Özellikleri ve kullanımları

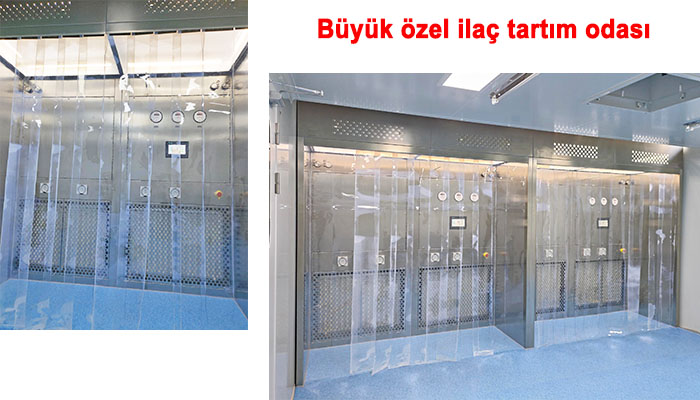

İlaç endüstrisindeki dağıtım kabini , ilaç, mikrobiyal araştırma ve bilimsel deneyler için bir tür yerel arıtma ekipmanıdır ; dikey tek yönlü hava akışı sağlar, bir miktar temiz hava çalışma alanında dolaşır ve bir kısmı yakındaki alana boşaltılır, böylece çalışma alanı negatif basınç üretir, çapraz kontaminasyonu önler ve çalışma alanının yüksek temizlik ortamını sağlamak için kullanılır.

Örnekleme dağıtım kabininde toz ve reaktiflerin tartılması ve paketlenmesi, toz ve reaktiflerin dökülmesini ve yükselmesini kontrol edebilir, toz ve reaktiflerin insan vücuduna solunmasını önleyebilir, aynı zamanda toz ve reaktiflerin çapraz kirlenmesini önleyebilir ve dış ortamın ve iç mekan personelinin güvenliğini koruyabilir.

Tartım kabini çalışma alanı ISO 6 (NF, EN, ISO 14644-1) bin seviyeli dikey laminer akışla korunmaktadır.

2. Laboratuvardaki tartım odası Kullanım ortamı ve koşulları

Sıcaklık: 5 ℃ ~40 ℃

Bağıl nem: ≤ %85 (yoğuşma yok)

Atmosfer basıncı: 86kPa~106kPa

Güç kaynağı: AC 220V, tek fazlı, 50Hz

3. Yapısal özellikler ve çalışma prensibi

1. Yapısal özellikler

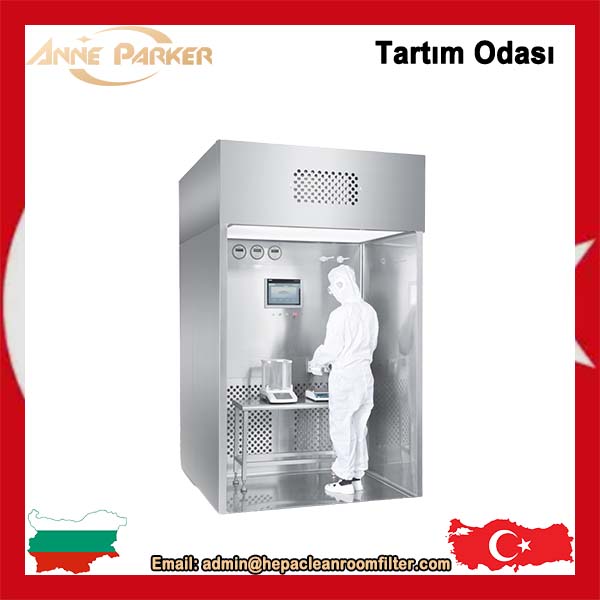

İlaç endüstrisindeki dağıtım kabini , bir çalışma alanı, bir dönüş hava kutusu, bir fan kutusu, bir çıkış hava kutusu ve bir dış kutudan oluşur. Kontrol paneli, toz dağıtım kabininin içindeki çalışma alanının ön tarafında bulunur. Kontrol paneli, fanın başlatılıp durdurulmasını kontrol edebilen, fanın çalışma durumunu ayarlayabilen ve çalışma alanının gerektirdiği rüzgar hızını ayarlayabilen hafif dokunmatik LED kontrol panelini kullanır. Yanında bir basınç farkı ölçer bulunur ve filtrenin direnci test edilir. Hava besleme kutusunun içinde, numune dağıtım kabininin egzoz hava hacmini makul bir aralıkta ayarlayabilen bir egzoz havası ayar plakası bulunur. Hammadde numune kabini 304 paslanmaz çeliktir.

2. Dağıtım kabini tasarımı Çalışma prensibi

İlaç endüstrisindeki dağıtım kabinleri, dikey tek yönlü hava akışı kullanır ve hava akışındaki büyük toz parçacıklarını bertaraf etmek için dönüş havası, birincil etkili filtreden ön filtrelemeye tabi tutulur. Hava ön işlemden geçirildikten sonra, yüksek verimli filtrenin işlevini tam olarak korumak için ikincil filtreleme için orta etkili filtreden geçirilir. Santrifüj fanın sağladığı basınç altında, yüksek verimli filtre, temizlik gereksinimlerini karşılaması için geçirilir. Temiz hava, körük gövdesine gönderilir; %90'ı homojen akışlı hava besleme ağı plakasından geçerek homojen bir dikey hava besleme havası oluşturur, %10'u ise hava hacmi ayar plakasından geçerek numune dağıtım kabininden boşaltılır.

Tüm hava akışı yüksek verimli bir filtre ile arıtıldığından, besleme ve egzoz havası artık tozdan arındırılarak ikincil kirlenme önlenir. Çalışma alanında kararlı bir tek yönlü akış oluşması sayesinde, bu alana yayılan toz, tek yönlü hava akışının etkisi altındaki hava akışıyla birlikte birincil ve orta etkili filtreler tarafından yakalanır. Hammadde numune alma kabini %10 egzoz havası ile donatılmış olup, dış ortama göre negatif bir basınç oluşturarak, bu alandaki tozun belirli bir oranda dışarıya yayılmasını önler ve dış ortamın korunmasında rol oynar.
