Dağıtım kabini dikey tek yönlü hava akışı, tozun taşmasını ve yükselmesini etkili bir şekilde kontrol etmek, insan vücuduna solunum yoluyla zarar gelmesini önlemek ve çevreyi ve iç mekan personelinin güvenliğini korumak için çapraz bulaşmayı önlemek amacıyla ana çalışma alanında sürekli olarak dolaşır.

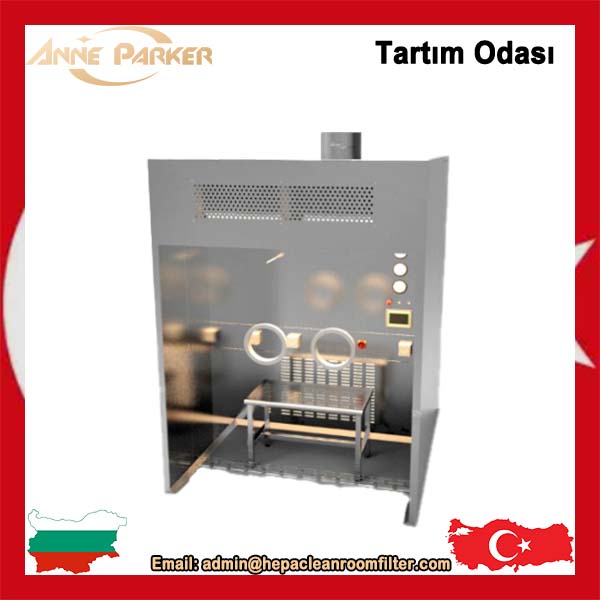

Negatif basınçlı hammadde örnekleme kabini; çalışma alanı, dönüş hava kutusu, fan kutusu, çıkış kutusu, dış kutu, besleme havası HEPA filtresi, egzoz havası HEPA filtresi, değişken hava debili hava ünitesi, PLC kontrol sistemi ve algılama sisteminden oluşur. Kontrol paneli, tartım odası ekipmanının içindeki çalışma alanının ön tarafında bulunur. Kontrol paneli, fanın başlatılıp durdurulmasını kontrol edebilen, fanın çalışma durumunu ayarlayabilen ve çalışma alanının gerektirdiği rüzgar hızını ayarlayabilen dokunmatik ekranlı bir kontrol paneli kullanır. Filtrenin direncini test etmek için yanında bir diferansiyel basınç göstergesi bulunur. Hava besleme kutusunun içinde, ilaç endüstrisi ekipmanlarında örnekleme ve dağıtım kabininin egzoz hava hacmini makul bir aralıkta ayarlayabilen bir egzoz havası ayar plakası bulunur.
Laboratuvardaki tartım odası Talimatı

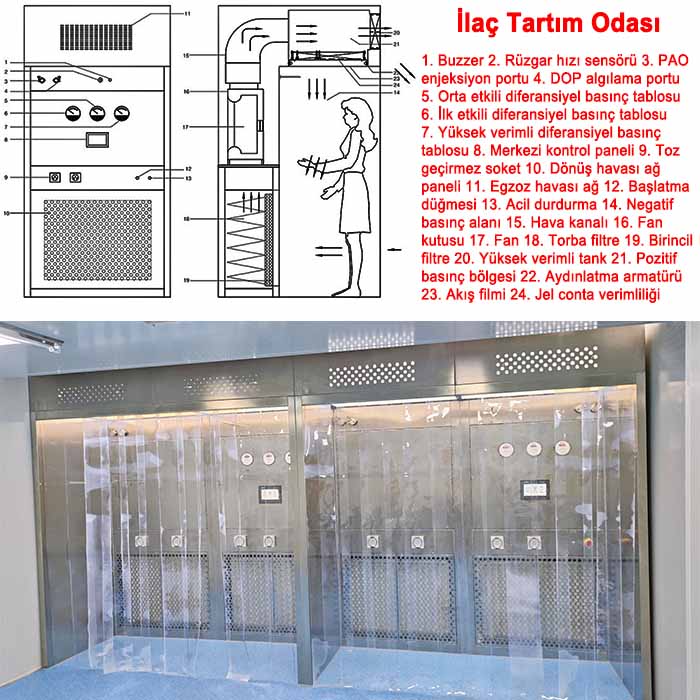

1. Buzzer 2. Rüzgar hızı sensörü 3. PAO enjeksiyon portu 4. DOP algılama portu 5. Orta etkili diferansiyel basınç tablosu 6. İlk etkili diferansiyel basınç tablosu 7. Yüksek verimli diferansiyel basınç tablosu 8. Merkezi kontrol paneli 9. Toz geçirmez soket 10. Dönüş havası ağ paneli 11. Egzoz havası ağ 12. Başlatma düğmesi 13. Acil durdurma 14. Negatif basınç alanı 15. Hava kanalı 16. Fan kutusu 17. Fan 18. Torba filtre 19. Birincil filtre 20. Yüksek verimli tank 21. Pozitif basınç bölgesi 22. Aydınlatma armatürü 23. Akış filmi 24. Jel conta verimliliği
İlaç endüstrisi için dağıtım kabini özellikleri
|
Model |
Dış boyut (mm) |
Çalışma alanı boyutu (mm) |
Nominal hava akışı (m ³ ) |
Rüzgar hızı (m/s) |
Temizlik dersi |
Gürültü (dB) |
Aydınlatma (Lüks) |
Kontrol yolu |
Güç (KW) |
|
AN-CLS 1200 |
1200*1200*2500 |
1100*700*2000 |
1300~1500 |
0,45 ± %20 |
A sınıfı |
72 |
≥ 300 |
İnverter kontrolü / LCD kontrolü |
0,75 |
|
AN-CLS 1300 |
1300*1300*2500 |
1200*800*2000 |
1600~1800 |
0,75 |
|||||
|
AN-CLS 1400 |
1500*1300*2500 |
1400*700*2000 |
2000~2200 |
1.5 |
|||||
|
AN-CLS 1500 |
2000*1300*2500 |
1900*800*2000 |
2500~2700 |
1.5 |
|||||
|
AN-CLS 1600 |
2000*1500*2500 |
1900*1300*2000 |
3400~3600 |
2.2 |
|||||
|
AN-CLS 2700 |
2000*1800*2500 |
1100*700*2000 |
4500~4900 |
2.2 |
Not: Tabloda listelenen dağıtım kabini özellikleri yalnızca müşterinin referansı içindir ve negatif basınçlı dağıtım kabini tasarımı müşterinin URS belgesine göre tasarlanıp üretilebilir.
Numune dağıtım kabininin avantajları
1. Uzun ömürlü, düşük gürültülü, bakım gerektirmeyen, küçük titreşimli fan;
2. Çift katmanlı negatif basınç yapısı, sızıntı riski yoktur;
3. Mükemmel hava homojen dağılım performansı;
4. Rüzgar hızının otomatik sabit veya kademeli ayarlanması;
5. Tank tasarımı mükemmel sızdırmazlık sağlar;
6. İç ve dış mekanda tutarlılık, temizlik ve ölü köşe yok;
