Le flux d'air vertical unidirectionnel de la cabine de distribution circule en continu dans la zone de travail principale pour contrôler efficacement le débordement et la montée de poudre, éviter les dommages causés par l'inhalation au corps humain et éviter la contamination croisée pour protéger l'environnement et la sécurité du personnel intérieur.
La cabine d'échantillonnage de matières premières à pression négative comprend un espace de travail, un caisson de reprise d'air, un caisson de ventilation, un caisson de sortie, un caisson extérieur, un filtre HEPA d'alimentation et d'extraction, un module d'air à volume variable, un système de contrôle PLC et un système de détection. Le panneau de commande est situé à l'avant de la zone de travail, à l'intérieur de la salle de pesée . Il est doté d'un écran tactile permettant de contrôler le démarrage et l'arrêt du ventilateur, de régler son fonctionnement et la vitesse du vent requise par la zone de travail. Un manomètre différentiel est situé à côté pour tester la résistance du filtre. Une plaque de réglage de l'air extrait, située à l'intérieur du caisson d'alimentation, permet de régler le volume d'air extrait de la cabine d'échantillonnage et de distribution des équipements de l'industrie pharmaceutique dans une plage raisonnable.

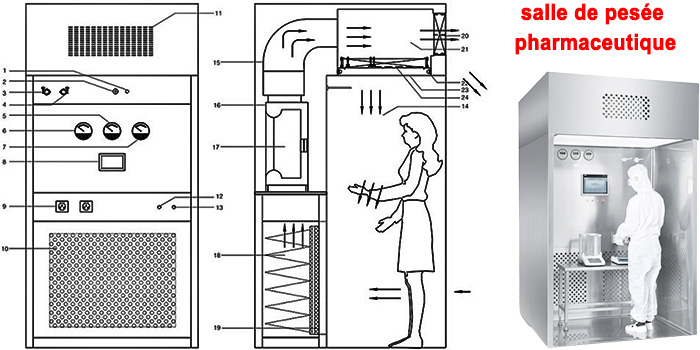

Salle de pesée en laboratoire Instruction
1. Avertisseur sonore 2. Capteur de vitesse du vent 3. Port d'injection de PAO 4. Port de détection de DOP 5. Tableau de pression différentielle à effet moyen 6. Tableau de pression différentielle à effet initial 7. Tableau de pression différentielle à haut rendement 8. Panneau de commande centralisé 9. Prise étanche à la poussière 10. Panneau de maille de retour d'air 11. Grille d'évacuation d'air 12. Bouton de démarrage 13. Arrêt d'urgence 14. Zone de pression négative 15. Conduit d'air 16. Boîtier de ventilateur 17. Ventilateur 18. Filtre à manches 19. Filtre primaire 20. Réservoir à haut rendement 21. Zone de pression positive 22. Luminaire 23. Film d'écoulement 24. Joint gel efficace
Spécifications des cabines de distribution pour les industries pharmaceutiques
|
Modèle |
Dimension extérieure (mm) |
Taille de la zone de travail (mm) |
Débit d'air nominal ( m³ ) |
Vitesse du vent (m/s) |
Classe de propreté |
Bruit (dB) |
Éclairement (Lux) |
Méthode de contrôle |
Puissance (KW) |
|
AN-CLS 1200 |
1200*1200*2500 |
1100*700*2000 |
1300~1500 |
0,45 ± 20 % |
Classe A |
72 |
≥ 300 |
Contrôle de l'onduleur / Contrôle LCD |
0,75 |
|
AN-CLS 1300 |
1300*1300*2500 |
1200*800*2000 |
1600~1800 |
0,75 |
|||||
|
AN-CLS 1400 |
1500*1300*2500 |
1400*700*2000 |
2000~2200 |
1,5 |
|||||
|
AN-CLS 1500 |
2000*1300*2500 |
1900*800*2000 |
2500~2700 |
1,5 |
|||||
|
AN-CLS 1600 |
2000*1500*2500 |
1900*1300*2000 |
3400~3600 |
2.2 |
|||||
|
AN-CLS 2700 |
2000*1800*2500 |
1100*700*2000 |
4500~4900 |
2.2 |
Remarque : les spécifications de la cabine de distribution répertoriées dans le tableau sont fournies à titre de référence uniquement pour le client, et la conception de la cabine de distribution à pression négative peut être conçue et fabriquée conformément au document URS du client.
Avantages de la cabine de distribution d'échantillons
1. Ventilateur à longue durée de vie, à faible bruit, sans entretien, à faibles vibrations ;
2. Structure à double couche à pression négative, aucun risque de fuite ;
3. Excellentes performances de distribution uniforme de l'air ;
4. Réglage automatique constant ou progressif de la vitesse du vent ;
5. La conception du réservoir assure une étanchéité parfaite ;
6. Cohérent à l'intérieur et à l'extérieur, propre et sans coins morts ;
