تصميم كابينة توزيع عينات المواد الخام في صناعة الأدوية

1. تصميم كابينة التوزيع الميزات والاستخدامات

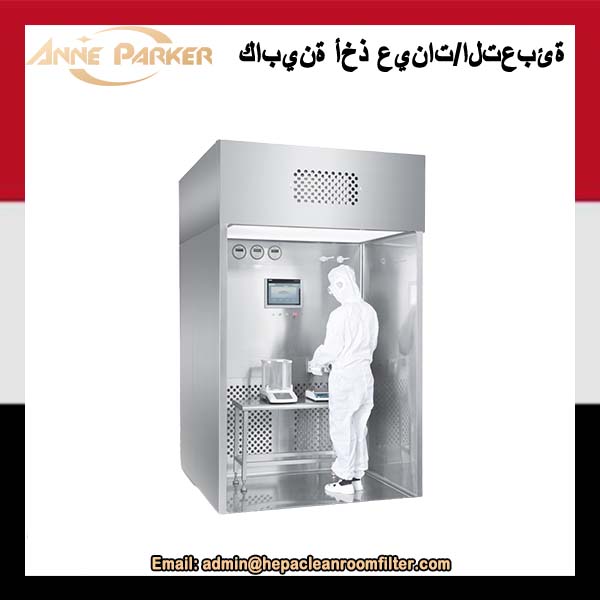

كابينة التوزيع في صناعة الأدوية هي نوع من معدات التنقية المحلية للأبحاث الدوائية والميكروبية والتجارب العلمية ، والتي توفر تدفق هواء أحادي الاتجاه عموديًا، ويدور بعض الهواء النظيف في منطقة العمل، ويتم تفريغ بعضه إلى المنطقة المجاورة، بحيث تنتج منطقة العمل ضغطًا سلبيًا، ويمنع التلوث المتبادل، ويستخدم لضمان بيئة النظافة العالية لمنطقة العمل.

يمكن التحكم في انسكاب وارتفاع الغبار والكواشف عن طريق وزن وتعبئة الغبار والكواشف في كابينة توزيع العينات، ومنع استنشاق الغبار والكواشف إلى جسم الإنسان، وتجنب التلوث المتبادل للغبار والكواشف، وحماية سلامة البيئة الخارجية والموظفين في الداخل.

تتم حماية منطقة تشغيل كابينة الوزن بواسطة تدفق صفائحي عمودي على ألف مستوى وفقًا للمعيار ISO 6 (NF، EN، ISO 14644-1).

2. غرفة الوزن في المختبر بيئة الاستخدام والظروف

درجة الحرارة: 5 درجة مئوية ~ 40 درجة مئوية

الرطوبة النسبية: ≤ 85% (بدون تكاثف)

الضغط الجوي: 86 كيلو باسكال ~ 106 كيلو باسكال

مصدر الطاقة: تيار متردد 220 فولت، مرحلة واحدة، 50 هرتز

3. الخصائص الهيكلية ومبدأ العمل

1. الخصائص الهيكلية

تتكون كابينة توزيع الأدوية من منطقة عمل، وصندوق هواء عائد، وصندوق مروحة، وصندوق هواء مخرج، وصندوق خارجي. تقع لوحة التحكم في مقدمة منطقة العمل داخل كابينة توزيع المساحيق. تعتمد لوحة التحكم على لوحة تحكم LED تعمل باللمس، للتحكم في تشغيل وإيقاف المروحة، وضبط ظروف عملها، وسرعة الرياح المطلوبة في منطقة العمل. يوجد بجانبها مقياس فرق الضغط، ويتم اختبار مقاومة المرشح. توجد لوحة ضبط هواء العادم داخل صندوق إمداد الهواء، والتي يمكنها ضبط حجم هواء العادم لكابينة توزيع العينات ضمن نطاق معقول. كابينة أخذ عينات المواد الخام مصنوعة من الفولاذ المقاوم للصدأ 304.

2. تصميم كابينة التوزيع ومبدأ العمل

تعتمد كابينة التوزيع في صناعة الأدوية على تدفق هواء عمودي أحادي الاتجاه، ويجب ترشيح هواء العودة مسبقًا عبر مرشح التأثير الأساسي للتخلص من جزيئات الغبار الكبيرة في الهواء. بعد المعالجة المسبقة للهواء، يمر عبر مرشح التأثير المتوسط ​​للترشيح الثانوي، وذلك لحماية دور المرشح عالي الكفاءة بشكل كامل. تحت ضغط مروحة الطرد المركزي، يمر المرشح عالي الكفاءة لضمان تلبية متطلبات النظافة. يُرسل الهواء النظيف إلى هيكل المنفاخ، حيث يتم ضخ 90% منه عبر لوحة شبكة إمداد الهواء ذات التدفق المنتظم، مما يُشكل هواء إمداد عموديًا موحدًا، و10% منه عبر لوحة ضبط حجم الهواء، ثم يُصرف من كابينة توزيع العينات.

يُعالَج تدفق الهواء بالكامل بواسطة مرشح عالي الكفاءة، مما يُخلِّص هواء الإدخال والعادم من الغبار المتبقي، ويمنع التلوث الثانوي. بفضل تكوين تدفق هواء أحادي الاتجاه مستقر في منطقة العمل، يلتقط مرشحا التأثير الأساسي والمتوسط ​​الغبار المنبعث في هذه المنطقة، إلى جانب تدفق الهواء تحت تأثير تدفق الهواء أحادي الاتجاه. حجرة أخذ عينات المواد الخام مُجهزة بهواء عادم بنسبة 10%، مما يُشكِّل ضغطًا سلبيًا على البيئة الخارجية، مما يضمن عدم انتشار الغبار في هذه المنطقة إلى الخارج إلى حدٍّ ما، ويساهم في حماية البيئة الخارجية.
