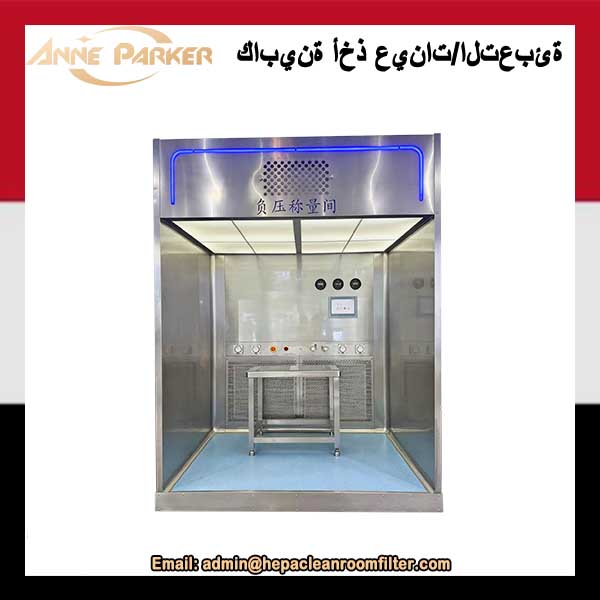

يتم تدوير تدفق الهواء العمودي أحادي الاتجاه في كابينة التوزيع بشكل مستمر في منطقة العمل الرئيسية للتحكم بشكل فعال في فيضان وارتفاع المسحوق، ومنع الضرر الناتج عن استنشاقه لجسم الإنسان، وتجنب التلوث المتبادل لحماية البيئة وسلامة الموظفين في الأماكن المغلقة.

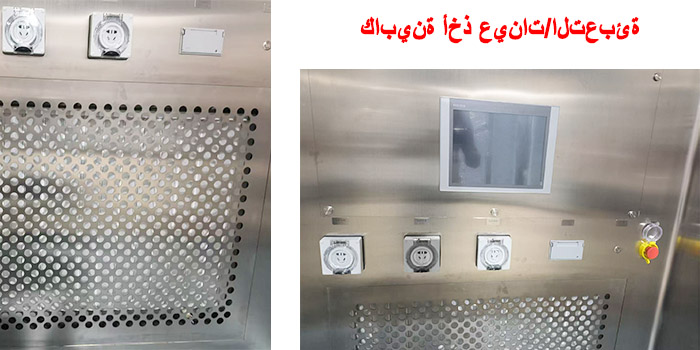

كابينة أخذ عينات المواد الخام ذات الضغط السلبي من منطقة عمل، وصندوق هواء عائد، وصندوق مروحة، وصندوق مخرج، وصندوق خارجي، وفلتر هواء HEPA للتزويد، وفلتر هواء HEPA للعادم، ووحدة هواء متغيرة الحجم، ونظام تحكم PLC، ونظام استشعار. تقع لوحة التحكم في مقدمة منطقة العمل داخل معدات غرفة الوزن . تعتمد لوحة التحكم على شاشة لمس للتحكم في بدء وإيقاف المروحة، وضبط ظروف عملها، وسرعة الرياح المطلوبة في منطقة العمل. يوجد بجانبها مقياس ضغط تفاضلي لاختبار مقاومة الفلتر. توجد لوحة ضبط هواء العادم داخل صندوق إمداد الهواء، والتي يمكنها ضبط حجم هواء العادم في كابينة أخذ العينات والتوزيع في معدات صناعة الأدوية ضمن نطاق معقول.
غرفة الوزن في المختبر التعليمات

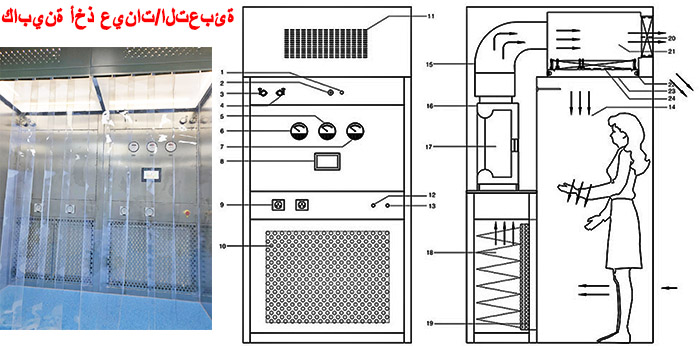

1. جرس إنذار 2. مستشعر سرعة الرياح 3. منفذ حقن PAO 4. منفذ كشف DOP 5. جدول ضغط تفاضلي متوسط التأثير 6. جدول ضغط تفاضلي أولي التأثير 7. جدول ضغط تفاضلي عالي الكفاءة 8. لوحة تحكم مركزية 9. مقبس مقاوم للغبار 10. لوحة شبكية لعودة الهواء 11. شبكة هواء العادم 12. زر البدء 13. إيقاف الطوارئ 14. منطقة الضغط السالب 15. مجرى الهواء 16. صندوق المروحة 17. المروحة 18. فلتر الكيس 19. الفلتر الأساسي 20. خزان عالي الكفاءة 21. منطقة ضغط موجبة 22. تركيبات الإضاءة 23. غشاء التدفق 24. ختم جل فعال
مواصفات كابينة توزيع الأدوية للصناعات الدوائية
|
نموذج |
البعد الخارجي (مم) |
حجم منطقة العمل (مم) |
معدل تدفق الهواء المقدر ( م³ ) |
سرعة الرياح (م/ث) |
فئة النظافة |
الضوضاء (ديسيبل) |
الإضاءة (لوكس) |
طريقة التحكم |
الطاقة (كيلوواط) |
|
AN-CLS 1200 |
1200*1200*2500 |
1100*700*2000 |
1300~1500 |
0.45 ± 20% |
الفئة أ |
72 |
≥ 300 |
التحكم في العاكس / التحكم في شاشة LCD |
0.75 |
|
AN-CLS 1300 |
1300*1300*2500 |
1200*800*2000 |
1600~1800 |
0.75 |
|||||
|
AN-CLS 1400 |
1500*1300*2500 |
1400*700*2000 |
2000~2200 |
1.5 |
|||||
|
AN-CLS 1500 |
2000*1300*2500 |
1900*800*2000 |
2500~2700 |
1.5 |
|||||
|
AN-CLS 1600 |
2000*1500*2500 |
1900*1300*2000 |
3400~3600 |
2.2 |
|||||
|
AN-CLS 2700 |
2000*1800*2500 |
1100*700*2000 |
4500~4900 |
2.2 |
ملاحظة: مواصفات كابينة التوزيع المدرجة في الجدول هي للإشارة فقط من قبل العميل، ويمكن تصميم وتصنيع كابينة التوزيع ذات الضغط السلبي وفقًا لوثيقة URS الخاصة بالعميل.
مزايا كابينة توزيع العينات
1. مروحة ذات عمر طويل، ضوضاء منخفضة، خالية من الصيانة، اهتزاز صغير؛
2. هيكل الضغط السلبي مزدوج الطبقة، لا يوجد خطر التسرب؛
3. أداء ممتاز لتوزيع الهواء بالتساوي؛
4. الضبط التلقائي لسرعة الرياح بشكل ثابت أو تدريجي؛
5. تصميم الخزان يضمن الختم المثالي؛
6. متناسق من الداخل والخارج، نظيف ولا يحتوي على زوايا ميتة؛
