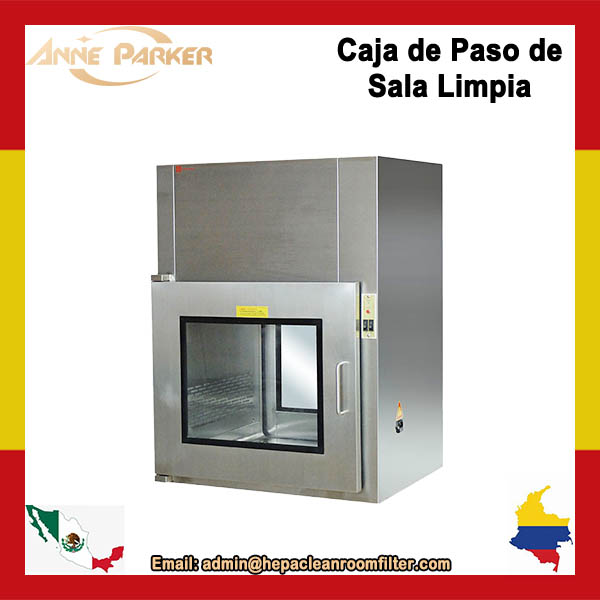

La caja de paso dinámica es un dispositivo auxiliar de la sala limpia. Sirve para transferir objetos pequeños entre salas limpias y salas no limpias, reduciendo así la frecuencia de apertura de las puertas y minimizando la contaminación de la sala limpia.
La luz ultravioleta se instala en la caja de paso dinámico, y los artículos se esterilizan con ella antes de entrar en el área limpia del laboratorio de microbiología. Por un lado, actúa como una esclusa de aire para evitar fugas de la alta presión en la sala limpia de alto nivel, y por otro, realiza un efecto de autopurificación durante el proceso de retransmisión para garantizar la autolimpieza de los artículos que entran en el área limpia y reducir la contaminación cruzada.

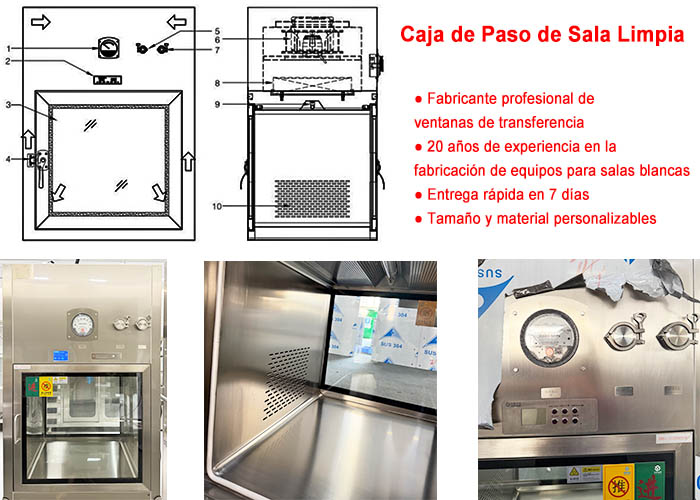

1. Manómetro diferencial de presión 2. Panel de control centralizado 3. Puerta de vidrio templado doble 4. Manija de menisco de acero inoxidable 5. Puerto de prueba DOP 6. Soplador centrífugo 7. Bebedero PAO 8. Filtro HEPA con sello de gel 9. Esterilizador de luz ultravioleta 10. Placa de malla de aire de retorno
Caja de paso para laboratorio de microbiología Parámetros técnicos
|
Modelo |
Dimensión externa (mm) |
Tamaño del área de trabajo (mm) |
Tamaño del filtro (mm) |
Velocidad del viento (m/s) |
Clase de limpieza |
Ruido (dB) |
Tiempo de ducha (min) |
Potencia (KW) |
|
AN-CLCDC 400 |
600*470*1000 |
400*400*400 |
230*180*90 |
0,45 ± 20％ |
Clase A |
65 |
Ajustable manualmente (0~999) |
0.2 |
|
AN-CLCDC 500 |
700*570*1100 |
500*500*500 |
330*280*90 |
0.3 |
||||
|
AN-CLCDC 600 |
800*670*1200 |
600*600*600 |
430*380*90 |
0.4 |
||||
|
AN-CLCDC 800 |
1000*870*1400 |
800*800*800 |
630*580*90 |
0.6 |
Nota: Las especificaciones enumeradas en la tabla son solo para referencia del cliente. La caja de paso dinámica para sala limpia se puede diseñar y fabricar de acuerdo con los requisitos de los clientes.
Requisitos básicos de funcionamiento de la caja de paso para el laboratorio de microbiología:
1. Requisitos de limpieza en caja de paso dinámica de sala limpia Clase A;

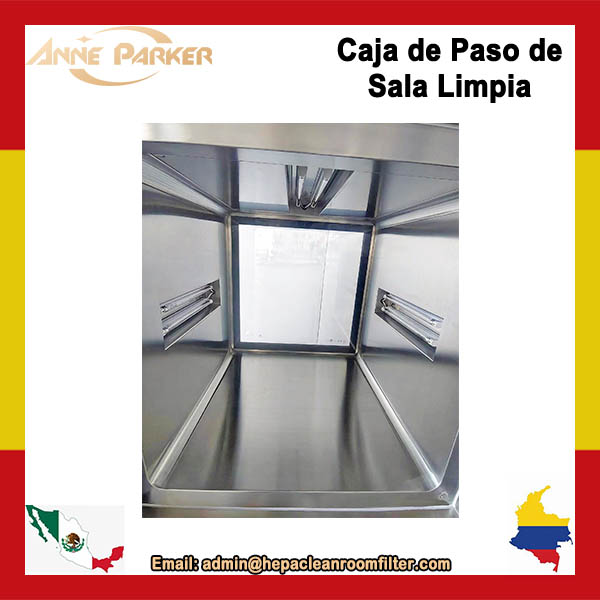

2. Doble carcasa interior y exterior, tratamiento de arco circular alrededor del interior para garantizar una conexión perfecta;
3. Adopta un diseño de flujo laminar, la dirección del flujo de aire adopta el modo de arriba a abajo, la parte inferior adopta un diseño de perforación de placa laminada en frío de acero inoxidable 304 y el refuerzo está configurado;
4. Filtro: el filtro de eficiencia primaria es G4, el filtro HEPA es H14;
5. Velocidad del viento: después del filtro HEPA, la velocidad del viento de salida se controla a 0,36-0,54 m/s (probado a 150 mm por debajo de la placa promedio del flujo de salida HEPA);
6. Función de presión diferencial: muestra la presión diferencial del filtro (rango de eficiencia 0-500 Pa/eficiencia media 0-250 Pa), precisión ±5 Pa;
7. Función de control: botón de inicio/parada del soplador, equipado con interbloqueo de puerta electrónico incorporado; Configure la lámpara UV y diseñe con interruptor separado;
8. El puerto de acceso se encuentra en la parte inferior de la caja de paso dinámico de la sala limpia para el mantenimiento del soplador;
9. Ruido: Ruido < 65db durante el funcionamiento normal de la sala limpia de la caja de paso;
10. Placa de distribución de flujo de aire eficiente: utilizando una placa de malla de acero inoxidable 304.
