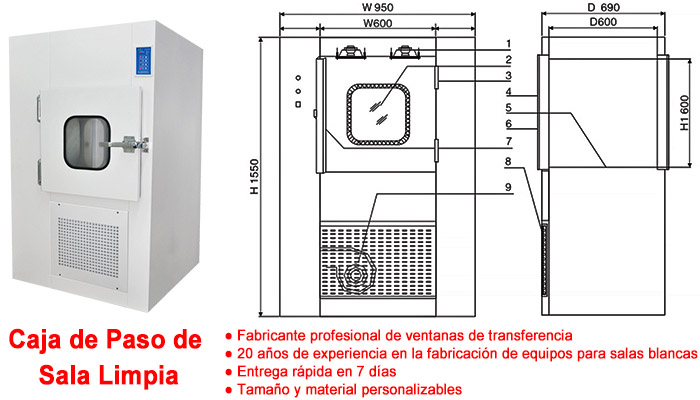

Instrucciones de la caja de pase dinámica :

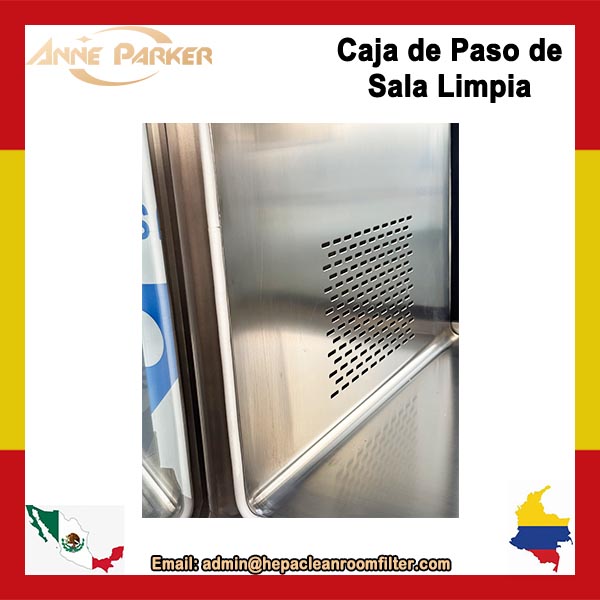

1. Boquilla de aire 2. Vidrio 3. Bisagra 4. Puerta 5. Placa perforada de acero inoxidable 6. Manija 7. Cerradura electrónica 8. Placa de malla de eficiencia primaria 9. Soplador
Parámetros técnicos de la caja de paso para sala limpia
|
N.º de pieza |
Caja de paso para sala limpia |
|
Tamaño externo (mm) |
Ancho 950 x Profundidad 690 x Alto 1550 |
|
Tamaño de la ducha de aire (mm) |
Ancho 600 x Profundidad 600 x Alto 600 |
|
Velocidad del viento en la boquilla (m/s) |
18~22 |
|
Número de boquillas |
4 |
|
Tiempo (s) de ducha de aire |
Configuración de fábrica 10 s, 10~99 s ajustable |
|
Material principal |
Cuerpo de caja de chapa de acero laminado en frío, pared interior de acero inoxidable. |
|
Tamaño del filtro HEPA |
484*484*120 mm |
|
Eficiencia de filtración |
99,99 a 0,3 um |
|
Potencia del soplador (W) |
750 |
|
Fuente de alimentación |
380 V 50 Hz |
Nota: Se pueden fabricar productos no estándar, como cajas de paso industriales, según los requisitos de los clientes.
Caja de paso activa Accesorios opcionales:

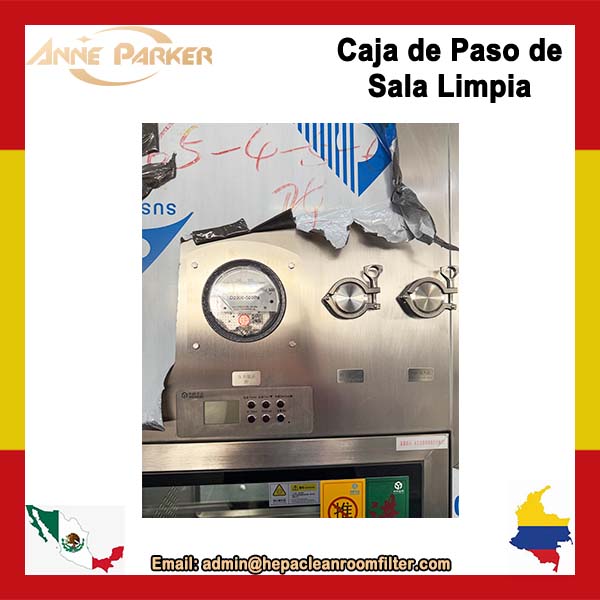

1. Barómetro
2. Dispositivo de intercomunicación
3. Lámpara ultravioleta
4. Rodillo
I. Uso de la caja de paso industrial
La caja de paso dinámica es un equipo auxiliar de aire limpio, utilizado principalmente para la transferencia de artículos pequeños entre áreas limpias y áreas limpias, áreas limpias y áreas no limpias para reducir la cantidad de puertas abiertas en el espacio limpio, a fin de garantizar los requisitos de limpieza en el espacio limpio.
II. Principio de funcionamiento
El aire en la caja de paso activo se utiliza principalmente para la circulación. El aire se expulsa rápidamente del aire filtrado por el filtro de eficiencia primaria y el ventilador, y luego se convierte en gas limpio a través de la unidad de filtro HEPA. El aire limpio se expulsa a alta velocidad desde la boquilla esférica, con una velocidad de paso de hasta 20 m/s o superior, lo que permite eliminar eficazmente las partículas de polvo adheridas a la superficie. El aire con polvo es aspirado por el filtro de eficiencia primaria.
III. Características estructurales
La caja de paso para sala limpia se puede utilizar en acero de color y acero inoxidable. Su superficie se somete a rigurosos tratamientos de desaceitado, desoxidación, fosfatación y pulverización. Presenta una apariencia atractiva y se puede desmontar tras el montaje in situ, lo que facilita el transporte y garantiza la calidad del producto. El ventilador, de bajo ruido y alta presión, y su sistema de control de relé temporizado garantizan la velocidad del viento necesaria y ahorran energía. La configuración de la boquilla esférica de alta velocidad es científica y práctica, lo que garantiza un efecto de ducha de aire óptimo.
