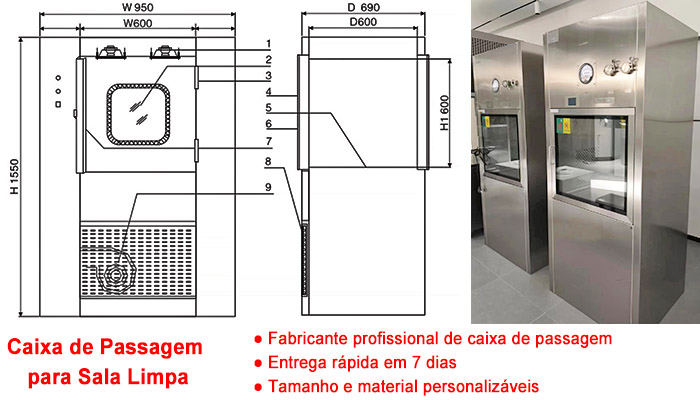

Instruções da caixa de passagem dinâmica :
1. Bico de ar 2. Vidro 3. Dobradiça 4. Porta 5. Placa de furo de aço inoxidável 6. Alça 7. Trava eletrônica 8. Placa de malha de eficiência primária 9. Soprador
Caixa de passagem ativa Acessórios opcionais:
1. Barômetro
2. Dispositivo de intercomunicação
3. Lâmpada ultravioleta
4. Rolo
I. Uso da caixa de passagem industrial
A caixa de passagem dinâmica é um equipamento auxiliar de ar limpo, usado principalmente para a transferência de pequenos itens entre áreas limpas e áreas limpas, áreas limpas e áreas não limpas para reduzir o número de portas abertas no espaço limpo, de modo a garantir os requisitos de limpeza no espaço limpo.
II. Princípio de funcionamento
O ar na caixa de passagem ativa é usado principalmente para circulação. O ar é rapidamente expelido do ar filtrado pelo filtro de eficiência primária e pelo ventilador, transformando-se em gás real limpo através da unidade de filtro HEPA. O ar limpo é ejetado em alta velocidade pelo bico de ar esférico, com velocidades de passagem de até 20 m/s ou mais, o que pode remover com eficácia e rapidez as partículas de poeira aderidas à superfície. O ar contendo a poeira é então sugado para o filtro de eficiência primária.
Parâmetros técnicos da caixa de passagem para sala limpa
|
Peça nº. |
Caixa de passagem para sala limpa |
|
Tamanho externo (mm) |
L950*P690*A1550 |
|
Tamanho do chuveiro de ar (mm) |
L600*P600*A600 |
|
Velocidade do vento no bico (m/s) |
18~22 |
|
Número de bicos |
4 |
|
Tempo (s) de banho de ar |
Configuração de fábrica 10s, 10~99s ajustável |
|
Material principal |
Corpo da caixa em chapa de aço laminada a frio, parede interna em aço inoxidável |
|
Tamanho do filtro HEPA |
484*484*120 mm |
|
Eficiência de filtragem |
99,99 a 0,3 um |
|
Potência do soprador (W) |
750 |
|
Fonte de energia |
380 V 50 Hz |
Observação: produtos não padronizados, como caixas de passagem industriais, podem ser fabricados de acordo com as necessidades dos clientes.
III. Características estruturais
A caixa de passagem para sala limpa pode ser utilizada em duas formas estruturais: aço inoxidável e aço inoxidável. A superfície é submetida a rigorosos processos de remoção de óleo, remoção de ferrugem, fosfatização e pulverização, com bela aparência. Pode ser desmontada após a montagem no local, o que facilita o transporte e garante a qualidade do produto. O ventilador utiliza ventilador de alta pressão, alta eficiência e baixo ruído, combinados com sistema de controle de relé de tempo, para garantir a velocidade do vento necessária e economizar no consumo de energia. A configuração do bico esférico de alta velocidade é científica e racional, o que garante o melhor efeito de chuveiro de ar.
