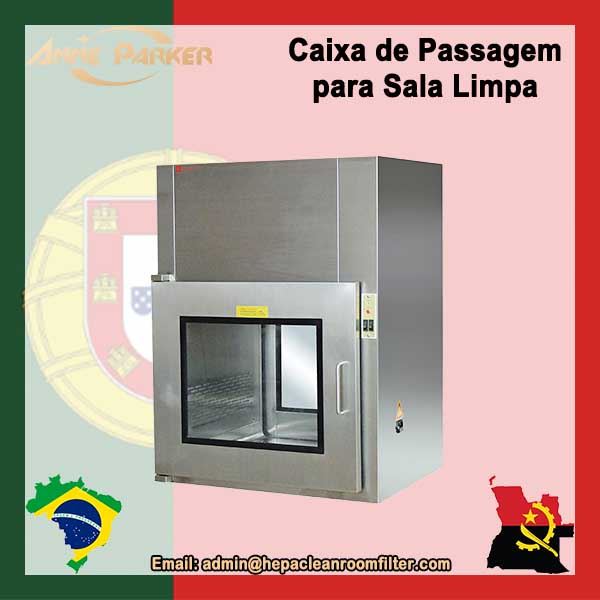

A caixa de passagem dinâmica é um dispositivo auxiliar para salas limpas. Ela é usada para transferir pequenos objetos entre salas limpas e salas não limpas, reduzindo assim a frequência de abertura das portas e minimizando a poluição da sala limpa.
A luz ultravioleta é instalada na caixa de passagem dinâmica, e os artigos são esterilizados por luz ultravioleta antes de entrarem na área limpa do laboratório de microbiologia. Por um lado, ela atua como uma câmara de ar para evitar vazamentos da alta pressão na sala limpa de alto nível e, por outro, realiza o efeito de autopurificação durante o processo de retransmissão, garantindo a autolimpeza dos itens que entram na área limpa e reduzindo a contaminação cruzada trazida pelos objetos.

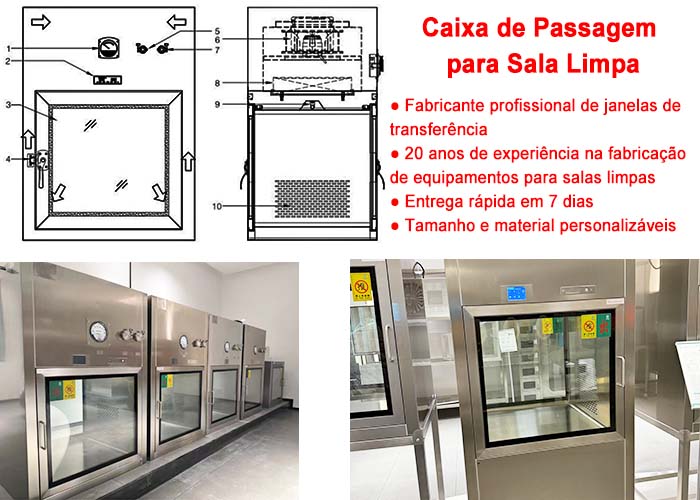

1. Manômetro diferencial de pressão 2. Painel de controle centralizado 3. Porta de vidro temperado duplo 4. Alça de menisco de aço inoxidável 5. Porta de teste DOP 6. Soprador centrífugo 7. Sprue PAO 8. Filtro HEPA com vedação de gel 9. Esterilizador de luz UV 10. Placa de malha de retorno de ar
Caixa de passagem para laboratório de microbiologia Parâmetros técnicos
|
Modelo |
Dimensão externa (mm) |
Tamanho da área de trabalho (mm) |
Tamanho do filtro (mm) |
Velocidade do vento (m/s) |
Aula de limpeza |
Ruído (dB) |
Tempo de banho (min) |
Potência (KW) |
|
AN-CLCDC 400 |
600*470*1000 |
400*400*400 |
230*180*90 |
0,45 ± 20％ |
Classe A |
65 |
Ajustável manualmente (0~999) |
0,2 |
|
AN-CLCDC 500 |
700*570*1100 |
500*500*500 |
330*280*90 |
0,3 |
||||
|
AN-CLCDC 600 |
800*670*1200 |
600*600*600 |
430*380*90 |
0,4 |
||||
|
AN-CLCDC 800 |
1000*870*1400 |
800*800*800 |
630*580*90 |
0,6 |
Observação: as especificações listadas na tabela são apenas para referência do cliente. A caixa de passagem dinâmica para sala limpa pode ser projetada e fabricada de acordo com os requisitos dos clientes.
Requisitos básicos de desempenho da caixa de passagem para laboratório de microbiologia:
1. Requisitos de limpeza na caixa de passagem dinâmica de sala limpa Classe A;
2. Casca dupla interna e externa, tratamento de arco circular ao redor da parte interna para garantir uma conexão perfeita;
3. Adota design de fluxo laminar, a direção do fluxo de ar adota o modo para cima e para baixo, a parte inferior adota design de perfuração de placa laminada a frio de aço inoxidável 304 e o reforço é definido;
4. Filtro: o filtro de eficiência primária é G4, o filtro HEPA é H14;
5. Velocidade do vento: Após o filtro HEPA, a velocidade do vento de saída é controlada em 0,36-0,54 m/s (testada a 150 mm abaixo da placa média de fluxo de saída HEPA);
6. Função de pressão diferencial: exibe a pressão diferencial do filtro (eficiência de faixa 0-500Pa/eficiência média 0-250Pa), precisão ±5Pa;
7. Função de controle: botão de partida/parada do soprador, equipado com bloqueio eletrônico de porta integrado; Conjunto de lâmpada UV e design com interruptor separado;
8. A porta de acesso é definida na parte inferior da caixa de passagem dinâmica da sala limpa para manutenção do soprador;
9. Ruído: Ruído < 65db durante a operação normal da sala limpa da caixa de passagem;
10. Placa de distribuição de fluxo de ar eficiente: usando placa de malha de aço inoxidável 304.
