Entwurf einer Abgabekabine für die Probenahme von Rohstoffen in der Pharmaindustrie

1. Design der Ausgabekabine – Funktionen und Verwendung

Eine Abgabekabine in der Pharmaindustrie ist eine Art lokale Reinigungsanlage für die pharmazeutische und mikrobielle Forschung sowie für wissenschaftliche Experimente . Sie sorgt für einen vertikalen, unidirektionalen Luftstrom, wobei ein Teil der sauberen Luft im Arbeitsbereich zirkuliert und ein Teil in die nähere Umgebung abgeleitet wird, sodass im Arbeitsbereich ein Unterdruck entsteht, Kreuzkontaminationen vermieden werden und eine hochreine Umgebung im Arbeitsbereich gewährleistet wird.

Durch das Wiegen und Verpacken von Staub und Reagenzien in der Probenabgabekabine können das Verschütten und Aufsteigen von Staub und Reagenzien kontrolliert, das Einatmen von Staub und Reagenzien in den menschlichen Körper verhindert, aber auch die Kreuzkontamination von Staub und Reagenzien vermieden und die Sicherheit der Außenumgebung und des Personals im Innenbereich geschützt werden.

Der Betriebsbereich der Wiegekabine ist durch eine tausendstufige vertikale Laminarströmung ISO 6 (NF, EN, ISO 14644-1) geschützt.

2. Wägeraum im Labor Einsatzumgebung und -bedingungen

Temperatur: 5 ℃ ~40 ℃

Relative Luftfeuchtigkeit: ≤ 85 % (keine Kondensation)

Luftdruck: 86 kPa ~ 106 kPa

Stromversorgung: AC 220 V, einphasig, 50 Hz

3. Strukturelle Merkmale und Funktionsprinzip

1. Strukturelle Merkmale

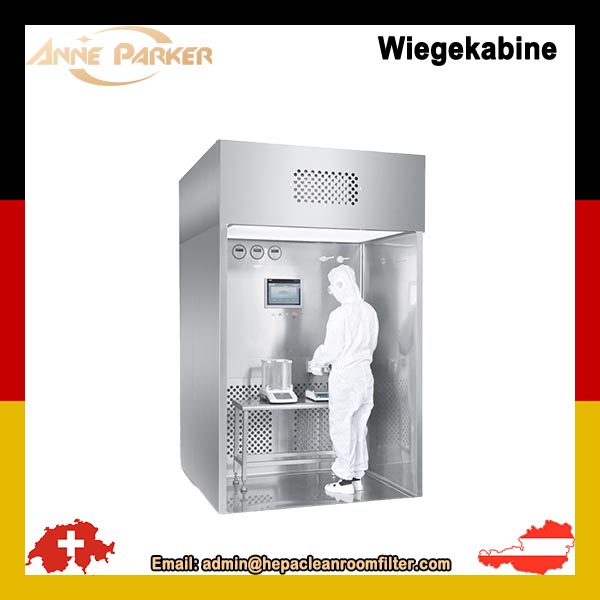

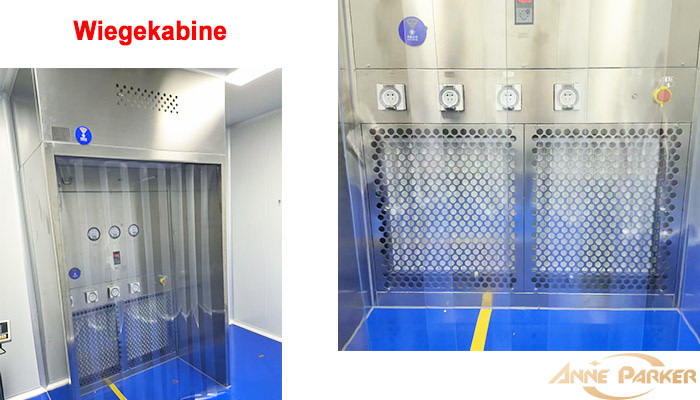

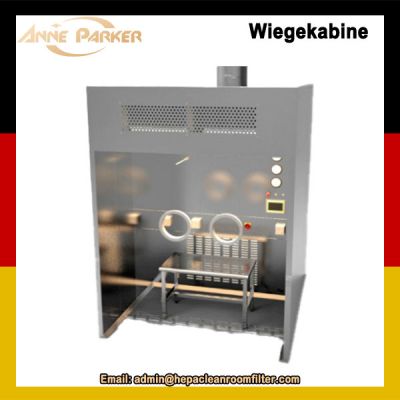

Die Dosierkabine für die Pharmaindustrie besteht aus einem Arbeitsbereich, einem Rückluftkasten, einem Lüfterkasten, einem Abluftkasten und einem Außenkasten. Das Bedienfeld befindet sich vor dem Arbeitsbereich in der Pulverdosierkabine. Das Bedienfeld ist mit einem leicht zu berührenden LED-Bedienfeld ausgestattet, mit dem sich der Lüfter starten und stoppen, seine Betriebsbedingungen und die für den Arbeitsbereich erforderliche Windgeschwindigkeit einstellen lassen. Daneben befindet sich ein Druckdifferenzmessgerät, mit dem der Filterwiderstand geprüft werden kann. Im Luftzufuhrkasten befindet sich eine Abluft-Einstellplatte, mit der sich die Abluftmenge der Probenahmekabine in einem angemessenen Bereich einstellen lässt. Die Rohstoffprobenahmekabine besteht aus Edelstahl 304.

2. Design der Ausgabekabine Funktionsprinzip

In der Pharmaindustrie wird in Dosierkabinen ein vertikaler, unidirektionaler Luftstrom verwendet. Die Rückluft muss durch einen Primärfilter vorgefiltert werden, um große Staubpartikel zu entfernen. Nach der Vorbehandlung wird die Luft zur Sekundärfiltration durch einen Mitteleffektfilter geleitet, um die Funktion des Hochleistungsfilters voll zu gewährleisten. Der vom Radialventilator erzeugte Druck passiert den Hochleistungsfilter, um die Sauberkeitsanforderungen zu erfüllen. Die saubere Luft wird in den Balg geleitet, 90 % durch die gleichmäßige Luftzufuhrnetzplatte, wodurch eine gleichmäßige vertikale Luftzufuhr entsteht, und 10 % durch die Luftmengenregulierplatte, die aus der Probenahme-Dosierkabine austritt.

Der gesamte Luftstrom wird durch einen Hochleistungsfilter behandelt, sodass Zu- und Abluft frei von Reststaub sind und eine Sekundärverschmutzung vermieden wird. Durch die Bildung einer stabilen unidirektionalen Strömung im Arbeitsbereich wird der in diesem Bereich emittierte Staub zusammen mit dem Luftstrom unter dem Einfluss der unidirektionalen Luftströmung von den Primär- und Mitteleffektfiltern aufgefangen. Die Rohstoffprobenahmekabine ist mit 10 % Abluft ausgestattet, wodurch ein Unterdruck gegenüber der Außenumgebung entsteht. Dies stellt sicher, dass sich der Staub in diesem Bereich nicht bis zu einem gewissen Grad nach außen ausbreitet und trägt zum Schutz der Außenumgebung bei.
