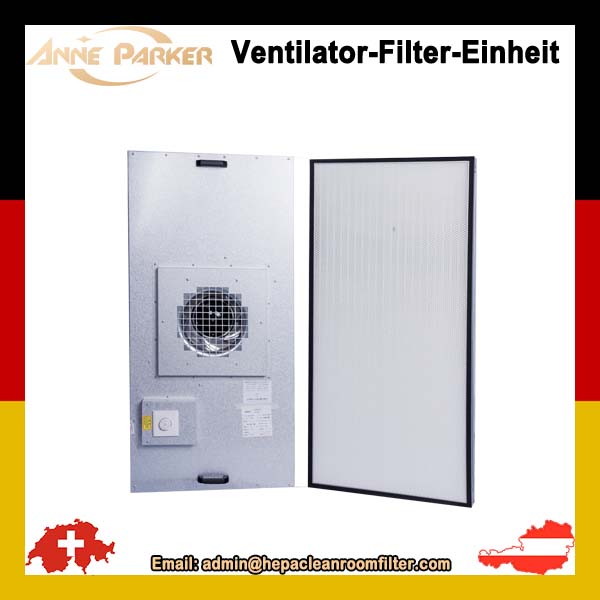

FFU Reinraum HEPA-Lüfterfiltereinheit Spezifikationen Design

Energieeffizienter

EC-FFUs können im Vergleich zu AC-Lüfter-FFUs etwa 30–40 % Energie einsparen.

Leiserer Betrieb

EC-FFUs sind etwa 5 dBA leiser als FFUs mit AC-Lüftern.

Einfachere Steuerung

AC-FFUs verwenden ein manuelles Geschwindigkeitsregelsystem, das für Anlagen mit weniger als 200 FFUs geeignet ist. EC-FFUs hingegen eignen sich ideal für große Reinraumanlagen. Sie verwenden intelligente, computergesteuerte Steuerungssysteme für jede FFU, was zu einer verbesserten Effizienz und geringeren Wartungskosten führt.

Da die Kundenanforderungen an Energieeffizienz, Geräuschentwicklung und Steuerbarkeit von FFUs steigen, werden EC-FFUs immer häufiger eingesetzt. Im folgenden Abschnitt stellen wir die Leistung und technischen Merkmale von EC-FFUs vor und konzentrieren uns dabei auf Lüfter, Filter, Gehäuse und Steuerungssystem.

Aktive PFC-Technologie

EBM-Ventilatoren können bis zu 33 % Energie einsparen, während die passive Filtermethode nur 4 % einspart.

Kompensationsprinzip

Aktive Leistungsfilter erzeugen Oberwellenströme mit gleicher Amplitude, aber entgegengesetzter Phase.

Dadurch wird sichergestellt, dass der Laststrom auf der Versorgungsseite eine Sinuswelle aufweist.

Hauptgefahren durch Oberschwingungen

Oberschwingungen können zum Ausfall oder zur Fehlfunktion von Relaisschutz- und Sicherheitsautomatisierungsgeräten führen.

Sie können Resonanzerscheinungen auslösen, die zu Schäden an Kondensatoren und Transformatoren durch Überstrom oder Überspannung führen können.

Oberschwingungen erhöhen die Oberschwingungsverluste in Stromversorgungssystemen.

Sie verringern die Effizienz elektrischer Geräte und führen dazu, dass Geräte wie rotierende Motoren, Kondensatoren, Transformatoren und Leiter (z. B. Niederspannungs-Neutralleiter, Kabel, Sammelschienen usw.) unter Überlastungsbedingungen (Erhitzung, Vibration, ungewöhnliche Geräusche usw.) arbeiten, wodurch ihre Lebensdauer verkürzt wird.

200 V–270 V Ultraweitspannungsdesign

Ab 2004 wurden Gleichrichter- und Kommunikationsmodule in Gleichstromlüfter integriert, sodass diese praktisch eine Einheit bildeten. Mit dieser Änderung wurde das Konzept des Weitspannungsdesigns eingeführt.

Spannungsschwankungen sind in großen Elektronikfabriken häufig, da das Ein- und Ausschalten großer elektrischer Geräte wie Klimaanlagen, Pumpen und Heizkessel zu Spannungsschwankungen führen kann. Der breite Spannungsbereich von 200–270 V gewährleistet einen stabilen Betrieb der Lüfter trotz Netzspannungsschwankungen.
