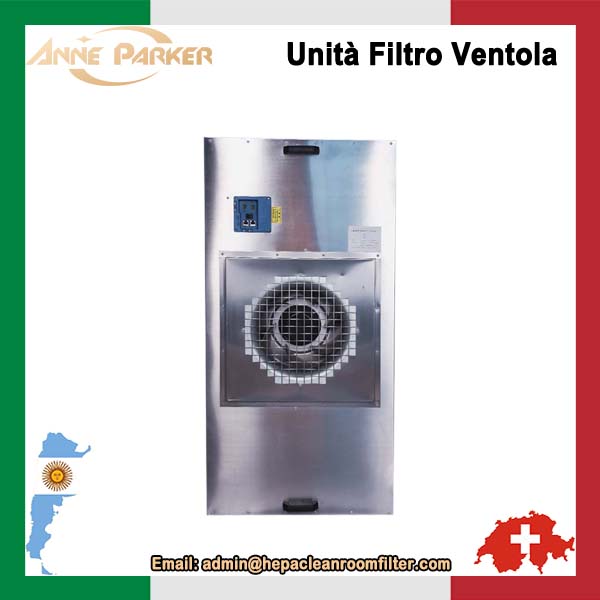

Unità filtro ventola HEPA per camera bianca EC FFU

La camera bianca EC FFU è ampiamente utilizzata nei settori dei semiconduttori, dell'elettronica, alimentare, dei display, biofarmaceutico e in altri settori con requisiti estremamente rigorosi per la contaminazione dell'aria. L'unità filtro HEPA è installata in camere bianche a turbolenza e a flusso laminare, per soddisfare i requisiti delle aule di Classe 100, 10 e 1.

Sistema di controllo

Il sistema di controllo AIX-I, sviluppato internamente, viene utilizzato per ottenere un controllo centralizzato in rete su larga scala, consentendo al contempo una lettura accurata dei dati e il controllo di un singolo filtro HEPA FFU. Il sistema mantiene la gestione gerarchica multilivello originale, la segnalazione degli allarmi, la gestione della programmazione e altre funzioni, e si concentra sull'aggiunta di moduli di controllo più umanizzati, come la gestione intelligente delle partizioni, il controllo intelligente del display e la lettura intelligente, per migliorare l'utilizzo e la manutenzione.

Pressione statica totale elevata

L'utilizzo di una ventola integrata ad alta pressione consente alle unità FFU di fornire una pressione statica esterna di 50~150 Pa alla portata d'aria nominale, che può essere aumentata utilizzando un filtro in PTFE a bassa resistenza. È possibile installare filtri aggiuntivi ad alta efficienza primaria.

Dispersione chimica di gas estremamente bassa

Per soddisfare le specifiche esigenze industriali, tutti i materiali dei componenti sono realizzati con materiali a bassa dispersione di gas chimici e sono rigorosamente testati. Sono disponibili anche filtri in PTFE con una dispersione di gas chimici ancora più bassa.

Dimensioni:

1. Compatibilità: i sistemi di controllo tradizionali devono funzionare su Windows XP SP2 o sulla versione di punta di Windows 7, mentre AIX-I può funzionare su tutte le versioni di Windows, anche quelle future.

2. Stabilità: AIX-I utilizza un nuovo programma di gestione del server, compatibile con il database originale e che semplifica la connessione tra il software di controllo e il server, migliorando così la stabilità.

3. Fluidità: Grazie all'adozione del kernel CAD basato sul linguaggio C, il volume del software è notevolmente ridotto, consentendo all'interfaccia utente di scalare e spostarsi liberamente come in AutoCAD, senza distorsioni. Questo design elimina completamente l'aggiornamento grafico instabile e il ridimensionamento poco preciso dei sistemi di controllo tradizionali. Inoltre, il sistema offre diverse opzioni di filtraggio HEPA FFU, tra cui allineamento e traslazione.

●L'hardware della nuova architettura è, dall'alto verso il basso: Server - Switch - Super Gateway - Camera bianca FFU.

●Ogni 31 unità FFU sono collegate al Super Gateway come gruppo e ogni Super Gateway può collegare 8 gruppi, per un totale di 248 FFU. Ogni Super Gateway è collegato a uno switch, che può collegare fino a 254 Super Gateway.

●È possibile scansionare 8 porte contemporaneamente, quindi il periodo di scansione di questo sistema è di 8 secondi.

●Sono state aggiunte numerose funzioni, come la regolazione automatica della velocità costante dell'aria nell'unità filtro ventola HEPA e la videosorveglianza in streaming del sito di lavoro con filtro ventola HEPA FFU.

Facile installazione

Il design complessivo è flessibile e può essere installato su qualsiasi tipo di controsoffitto senza dispositivi di serraggio, secondo le specifiche di progetto. La camera bianca FFU può essere utilizzata anche con controsoffitti con guarnizione in gel, quando il filtro è dotato di un telaio a lama.

Accessori opzionali multifunzione

Gli accessori opzionali includono filtro primario di ingresso aria ad alta efficienza, diffusore di uscita aria, manometro differenziale, monitor di pressione online, monitor di particelle online, foro di prova DOP, tubo di ingresso aria, indicatore, anemometro, monitor di temperatura e umidità online, telecomando, connettore standard europeo, ecc.

Basso consumo energetico

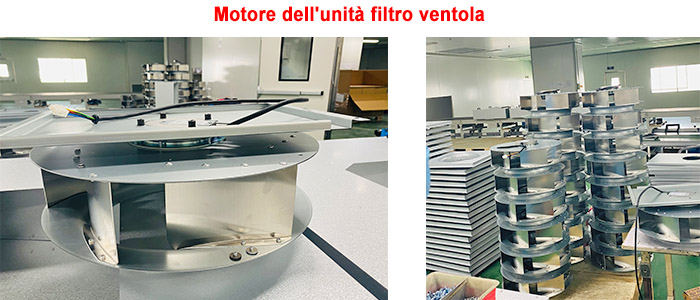

Il motore DC brushless consente un maggiore risparmio energetico rispetto al motore AC. Rispetto alle unità AC FFU convenzionali dotate di filtro in fibra di vetro, EC HEPA FFU può ridurre il consumo energetico del 30% ~ 40%.

Design della struttura unico

L'esclusiva struttura del condotto dell'aria può migliorare l'uniformità dell'uscita dell'aria del 5-8%, aumentare l'efficienza di circa il 5%, ridurre il rumore di circa 5 dBA e ridurre le vibrazioni di circa il 20%, raggiungendo un'efficienza complessiva fino al 58-60% e una maggiore resistenza strutturale complessiva del mobile.

Controllo manuale :

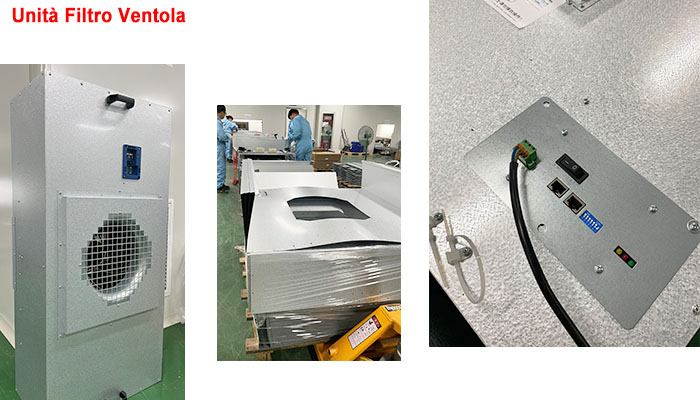

L'unità filtro ventola EC HEPA di Anne Parker offre potenti funzioni. Il filtro HEPA FFU può gestire l'avvio, l'arresto e la regolazione della velocità di un singolo filtro per camera bianca e di un gruppo di filtri, nonché il rilevamento di guasti del filtro e il controllo del gateway.

Grazie al menu completamente in cinese, il dispositivo è facile da usare. Le unità FFU sono inoltre dotate di una batteria al litio ad alte prestazioni, che consente un funzionamento continuo di 20 ore e può essere ricaricata tramite USB.

Controllo del gruppo di compresse :

1. Il sistema di controllo del gruppo di compresse DC è adatto per il controllo separato di più stanze o per il controllo sul campo di piccole officine pulite.

2. Il sistema di controllo è costituito dal tablet, dal collettore di segnali, dall'amplificatore di segnali (nessun amplificatore per meno di 31 unità FFU) e dall'FFU, con un tempo di risposta inferiore a 1 s.

3. Ogni amplificatore può collegare fino a 31 unità FFU e il sistema può collegare fino a 255 amplificatori per controllare un massimo di 7905 unità FFU.

Sistema di controllo intelligente AIX-1

AIX-I è un sistema di controllo gerarchico che risiede su una rete infrastrutturale pubblica basata su standard di sistema aperti, consentendo una perfetta integrazione e interoperabilità. Si tratta di un sistema di controllo specificamente sviluppato per il controllo centralizzato da remoto di unità di ventilazione con filtro HEPA di grandi dimensioni in grandi officine sterili. Con un controllo accessi completo e molte altre funzioni, è adatto a grandi e medie imprese.

Le FFU/EFU HEPA EC realizzano il controllo del collegamento del terminale di controllo remoto (PC) tramite il Super Gateway.

Ogni Super Gateway può controllare 8 gruppi di FFU/EFU, per un totale di 248 unità, e un PC può collegare 254 Super Gateway tramite lo switch per controllare un massimo di 62992 FFU/EFU. Il server può ricevere dati da tutti i Super Gateway ogni 8 secondi e la velocità di risposta dell'intero sistema di controllo è decine di volte superiore rispetto ad altri sistemi di controllo tradizionali.
