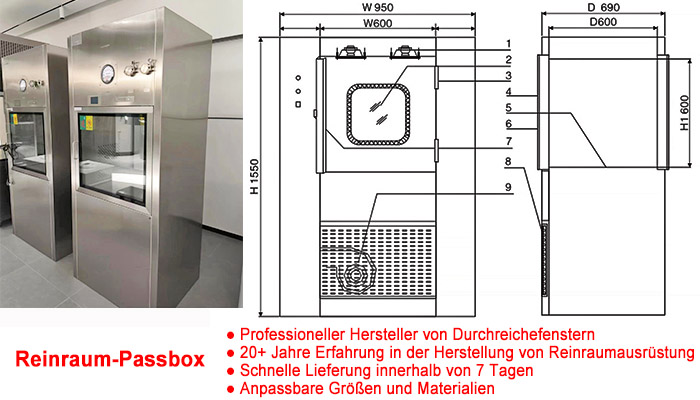

Anleitung für die dynamische Passbox :
1. Luftdüse 2. Glas 3. Scharnier 4. Tür 5. Edelstahl-Lochplatte 6. Griff 7. Elektronisches Schloss 8. Primäreffizienz-Siebplatte 9. Gebläse
Aktive Passbox Optionales Zubehör:
1. Barometer
2. Gegensprechanlage
3. Ultraviolettlampe
4. Walze
I. Nutzung des Industriepasskastens
Die dynamische Durchreiche ist ein Zusatzgerät für saubere Luft, das hauptsächlich für den Transport kleiner Gegenstände zwischen sauberen Bereichen und sauberen Bereichen, sauberen Bereichen und nicht sauberen Bereichen verwendet wird, um die Anzahl offener Türen im sauberen Raum zu reduzieren und so die Sauberkeitsanforderungen im sauberen Raum zu gewährleisten.
II. Funktionsprinzip
Die Luft in der Aktivpassbox dient hauptsächlich der Zirkulation. Die vom Primärfilter und dem Ventilator gefilterte Luft wird schnell ausgeblasen und durch die HEPA-Filtereinheit zu sauberem Gas umgewandelt. Die saubere Luft wird mit hoher Geschwindigkeit aus der sphärischen Luftdüse ausgestoßen. Die Luftdurchgangsgeschwindigkeit beträgt bis zu 20 m/s oder mehr, wodurch an der Oberfläche haftende Staubpartikel schnell und effektiv entfernt werden können. Die staubhaltige Luft wird dann in den Primärfilter gesaugt.
Reinraum-Passbox Technische Parameter
|
Teile-Nr. |
Reinraum-Passbox |
|
Außenmaß (mm) |
B950*T690*H1550 |
|
Größe der Luftdusche (mm) |
B600*T600*H600 |
|
Windgeschwindigkeit an der Düse (m/s) |
18~22 |
|
Anzahl der Düsen |
4 |
|
Luftduschenzeit (s) |
Werkseinstellung 10s, 10~99s einstellbar |
|
Hauptmaterial |
Kofferaufbau kaltgewalztes Stahlblech, Innenwand Edelstahl |
|
HEPA-Filtergröße |
484*484*120 mm |
|
Filtrationseffizienz |
99,99 bei 0,3 µm |
|
Gebläseleistung (W) |
750 |
|
Stromversorgung |
380 V 50 Hz |
Hinweis: Nicht standardmäßige Produkte wie Industrie-Passboxen können nach Kundenwunsch hergestellt werden.
III. Strukturelle Merkmale
Die Reinraum-Durchgangsbox kann in zwei Bauformen aus Buntstahl und Edelstahl verwendet werden. Die Oberfläche wird gründlich entölt, entrostet, phosphatiert und anschließend besprüht. Sie sieht gut aus und kann nach der Montage vor Ort zerlegt werden, was den Transport erleichtert und die Produktqualität gewährleistet. Der Lüfter verwendet einen geräuscharmen, hocheffizienten Hochdrucklüfter und ein Zeitrelais-Steuerungssystem, um die erforderliche Windgeschwindigkeit zu gewährleisten und den Stromverbrauch zu senken. Die Konfiguration der Hochgeschwindigkeits-Kugeldüse ist wissenschaftlich und sinnvoll, um den besten Luftduscheneffekt zu gewährleisten.
