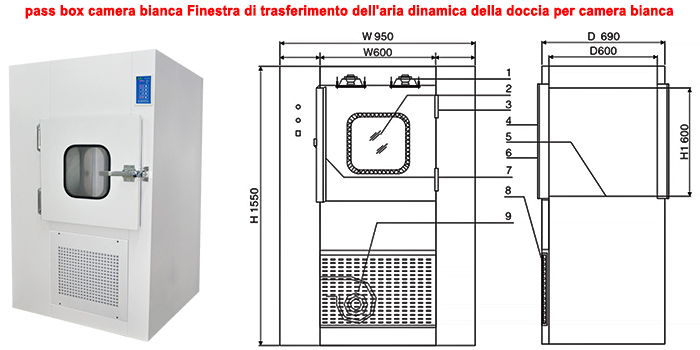

Istruzioni per il pass box dinamico :
1. Ugello aria 2. Vetro 3. Cerniera 4. Sportello 5. Piastra forata in acciaio inox 6. Maniglia 7. Serratura elettronica 8. Piastra a rete ad efficienza primaria 9. Ventilatore
Pass box attivo Accessori opzionali:
1. Barometro
2. Dispositivo interfono
3. Lampada ultravioletta
4. Rullo
I. Utilizzo del pass box industriale
Il pass box dinamico è un'apparecchiatura ausiliaria per l'aria pulita, utilizzata principalmente per il trasferimento di piccoli oggetti tra aree pulite e aree pulite, aree pulite e aree non pulite per ridurre il numero di porte aperte nello spazio pulito, in modo da garantire i requisiti di pulizia nello spazio pulito.
II. Principio di funzionamento
L'aria nel filtro passa-aria attivo viene utilizzata principalmente per la circolazione; viene rapidamente espulsa dall'aria filtrata dal filtro primario ad alta efficienza e dalla ventola, per poi essere trasformata in gas puro attraverso il filtro HEPA. L'aria pulita viene espulsa ad alta velocità dall'ugello sferico e la velocità di passaggio dell'aria può raggiungere i 20 m/s o più, il che consente di rimuovere efficacemente e rapidamente le particelle di polvere attaccate alla superficie. L'aria contenente la polvere viene quindi aspirata nel filtro primario ad alta efficienza.
Parametri tecnici della cassetta di passaggio per camera bianca
|
Numero di parte |
Pass box per camera bianca |
|
Dimensioni esterne (mm) |
L950*P690*A1550 |
|
Dimensioni della doccia d'aria (mm) |
L600*P600*A600 |
|
Velocità del vento all'ugello (m/s) |
18~22 |
|
Numero di ugelli |
4 |
|
Tempo di doccia d'aria (s) |
Impostazione di fabbrica 10s, regolabile 10~99s |
|
Materiale principale |
Corpo scatolare in lamiera d'acciaio laminata a freddo, parete interna in acciaio inossidabile |
|
Dimensioni del filtro HEPA |
484*484*120mm |
|
Efficienza di filtrazione |
99,99 a 0,3 µm |
|
Potenza del ventilatore (W) |
750 |
|
Alimentazione elettrica |
380 V 50 Hz |
Nota: prodotti non standard, come i pass box industriali, possono essere realizzati in base alle esigenze del cliente.
III. Caratteristiche strutturali
Il pass box per camera bianca può essere utilizzato in due forme strutturali: acciaio colorato e acciaio inossidabile. La superficie è sottoposta a rigorosa rimozione dell'olio, rimozione della ruggine, trattamento di fosfatazione e successiva spruzzatura, per un aspetto gradevole e può essere smontato dopo l'assemblaggio in loco, facilitando il trasporto e garantendo la qualità del prodotto. La ventola utilizza un sistema di controllo a relè temporizzato ad alta pressione e bassa rumorosità, combinato con un'alta efficienza e un sistema di controllo a relè temporizzato per garantire la velocità del vento necessaria e risparmiare energia. La configurazione dell'ugello a sfera ad alta velocità è scientifica e razionale, in grado di garantire il miglior effetto doccia d'aria.
