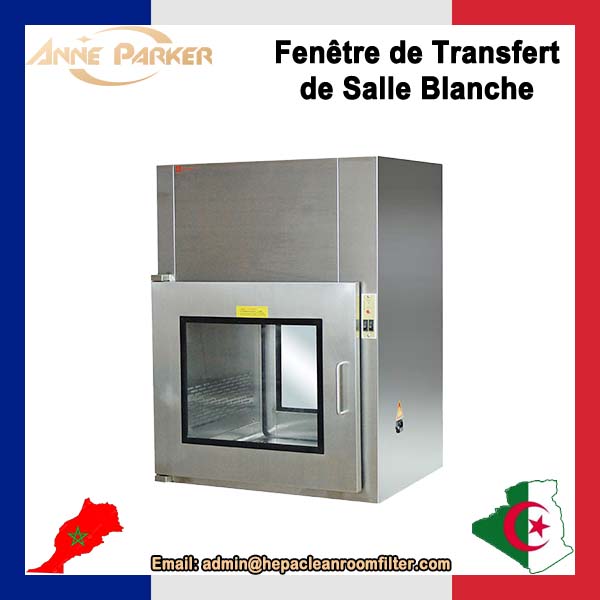

Le caisson de passage dynamique est un dispositif auxiliaire de la salle blanche. Il permet de transférer de petits objets entre les salles blanches et les salles non blanches, réduisant ainsi la fréquence d'ouverture des portes et la pollution de la salle blanche.
Une lumière ultraviolette est installée dans le caisson de passage dynamique, permettant la stérilisation des articles avant leur entrée dans la zone propre du laboratoire de microbiologie. Ce sas agit comme un sas pour empêcher toute fuite de la haute pression de la salle blanche de haut niveau, et assure l'auto-épuration lors du processus de retransmission, garantissant ainsi l'auto-propreté des articles entrant dans la zone propre et réduisant la contamination croisée.

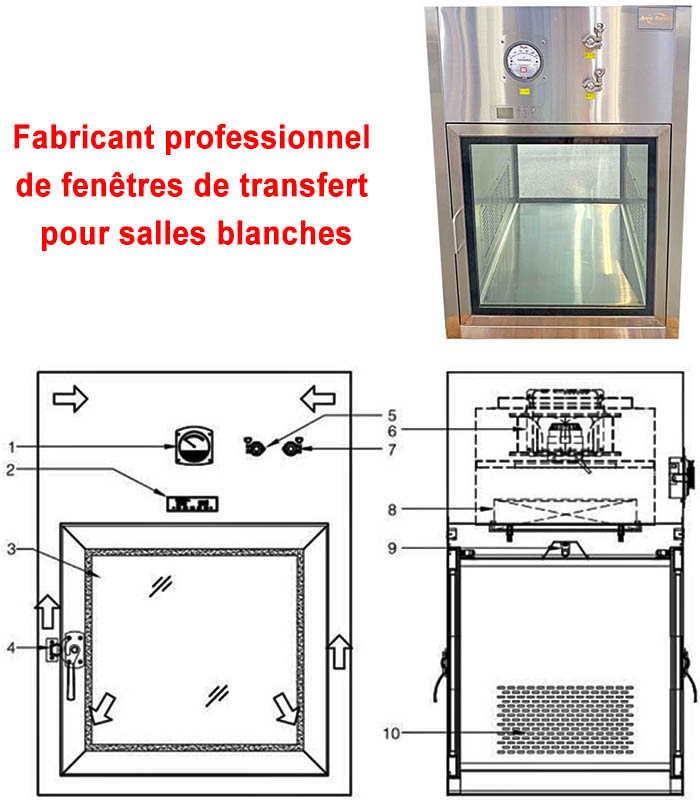

1. Manomètre différentiel 2. Panneau de commande centralisé 3. Porte en verre trempé double 4. Poignée ménisque en acier inoxydable 5. Port de test DOP 6. Ventilateur centrifuge 7. Carotte PAO 8. Filtre HEPA à joint gel 9. Stérilisateur à lumière UV 10. Plaque de maille de retour d'air
Boîte de passage pour laboratoire de microbiologie Paramètres techniques
|
Modèle |
Dimension extérieure (mm) |
Taille de la zone de travail (mm) |
Taille du filtre (mm) |
Vitesse du vent (m/s) |
Classe de propreté |
Bruit (dB) |
Durée de la douche (min) |
Puissance (KW) |
|
AN-CLCDC 400 |
600*470*1000 |
400*400*400 |
230*180*90 |
0,45 ± 20％ |
Classe A |
65 |
Réglable manuellement (0~999) |
0,2 |
|
AN-CLCDC 500 |
700*570*1100 |
500*500*500 |
330*280*90 |
0,3 |
||||
|
AN-CLCDC 600 |
800*670*1200 |
600*600*600 |
430*380*90 |
0,4 |
||||
|
AN-CLCDC 800 |
1000*870*1400 |
800*800*800 |
630*580*90 |
0,6 |
Remarque : les spécifications répertoriées dans le tableau sont fournies à titre de référence uniquement pour le client. Le boîtier de passage dynamique pour salle blanche peut être conçu et fabriqué selon les exigences des clients.
Exigences de performance de base du boîtier de passage pour laboratoire de microbiologie :
1. Exigences de propreté dans la salle blanche de passage dynamique Classe A ;
2. Double coque à l'intérieur et à l'extérieur, traitement en arc de cercle autour de l'intérieur pour assurer une connexion sans couture ;
3. Adopte une conception à flux laminaire, la direction du flux d'air adopte le mode de haut en bas, le fond adopte une conception de poinçonnage de plaque laminée à froid en acier inoxydable 304 et le renfort est défini ;
4. Filtre : le filtre à efficacité primaire est G4, le filtre HEPA est H14 ;
5. Vitesse du vent : Après le filtre HEPA, la vitesse du vent de sortie est contrôlée à 0,36-0,54 m/s (testée à 150 mm en dessous de la plaque moyenne du débit de sortie HEPA) ;
6. Fonction de pression différentielle : affichage de la pression différentielle du filtre (plage d'efficacité 0-500 Pa/efficacité moyenne 0-250 Pa), précision ± 5 Pa ;
7. Fonction de contrôle : bouton de démarrage/arrêt du ventilateur, équipé d'un verrouillage de porte électronique intégré ; Réglez la lampe UV et concevez avec un interrupteur séparé ;
8. Le port d'accès est situé dans la partie inférieure du boîtier de passage dynamique de la salle blanche pour l'entretien du ventilateur ;
9. Bruit : Bruit < 65 dB pendant le fonctionnement normal de la salle blanche du boîtier de passage ;
10. Plaque de distribution efficace du flux d'air : utilisation d'une plaque en maille d'acier inoxydable 304.
