Ontwerp van een monsterafgiftecabine voor grondstoffen in de farmaceutische industrie

1. Ontwerp van de dispensercabine Kenmerken en toepassingen

Een afgiftecabine in de farmaceutische industrie is een soort lokale zuiveringsinstallatie voor farmaceutisch, microbieel onderzoek en wetenschappelijke experimenten . Deze cabine zorgt voor een verticale, unidirectionele luchtstroom. Een deel van de schone lucht circuleert in het werkgebied en een deel wordt afgevoerd naar de directe omgeving. Zo ontstaat er in het werkgebied een negatieve druk, wordt kruisbesmetting voorkomen en wordt de hoge mate van reinheid van de werkomgeving gegarandeerd.

Door stof en reagentia in de monsterafgiftecabine te wegen en te verpakken, kunt u het morsen en opstijgen van stof en reagentia beheersen, voorkomen dat mensen stof en reagentia inademen, maar ook kruisverontreiniging van stof en reagentia vermijden en de veiligheid van de buitenomgeving en het binnenpersoneel beschermen.

Het werkgebied van de weegcabine wordt beschermd door een verticale laminaire stroming met duizend niveaus ISO 6 (NF, EN, ISO 14644-1).

2. Weegkamer in het laboratorium Gebruiksomgeving en -omstandigheden

Temperatuur: 5 ℃ ~40 ℃

Relatieve vochtigheid: ≤ 85% (geen condensatie)

Atmosferische druk: 86 kPa~106 kPa

Voeding: AC 220V, éénfase, 50Hz

3. Structurele kenmerken en werkingsprincipe

1. Structurele kenmerken

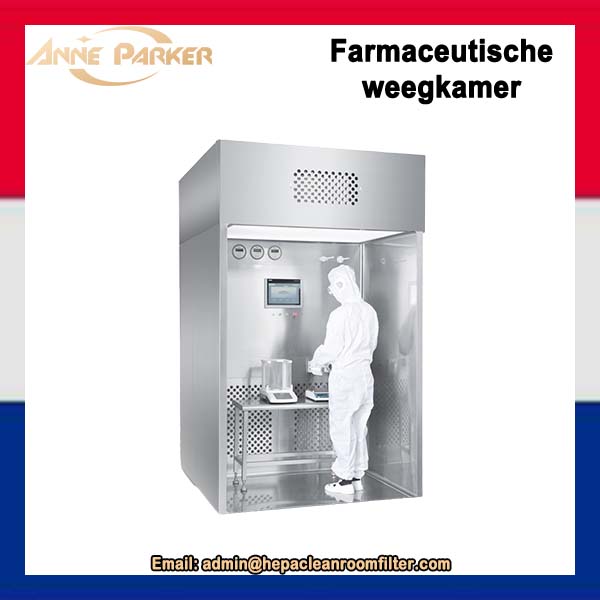

De poederdispensercabine in de farmaceutische industrie bestaat uit een werkruimte, een retourluchtkast, een ventilatorkast, een uitlaatluchtkast en een buitenkast. Het bedieningspaneel bevindt zich aan de voorzijde van de werkruimte in de poederdispensercabine. Het bedieningspaneel is voorzien van een LED-bedieningspaneel met lichtgevoelige bediening, waarmee de ventilator kan worden gestart en gestopt, de werking van de ventilator kan worden aangepast en de gewenste windsnelheid in de werkruimte kan worden ingesteld. Ernaast bevindt zich een drukverschilmeter en de weerstand van het filter wordt getest. In de luchttoevoerkast bevindt zich een afstelplaat voor de afvoerlucht, waarmee het volume van de afvoerlucht van de monsterdispensercabine binnen een redelijk bereik kan worden geregeld. De monstercabine voor grondstoffen is gemaakt van roestvrij staal 304.

2. Ontwerp van de dispensercabine Werkingsprincipe

De doseercabine in de farmaceutische industrie maakt gebruik van een verticale, unidirectionele luchtstroom. De retourlucht moet worden voorgefilterd via het primaire filter om de grote stofdeeltjes in de luchtstroom te verwijderen. Na de voorbehandeling wordt de lucht vervolgens door het mediumfilter gefilterd voor secundaire filtratie om de rol van het hoogrendementsfilter volledig te beschermen. Onder druk van de centrifugaalventilator wordt het hoogrendementsfilter gepasseerd om te voldoen aan de reinheidseisen. De schone lucht wordt naar de balg geleid, 90% via de uniforme luchttoevoerplaat, waardoor een uniforme verticale luchttoevoer ontstaat, 10% via de luchtvolume-aanpassingsplaat, en wordt afgevoerd vanuit de monstername-doseercabine.

Alle luchtstromen worden behandeld door een hoogrendementsfilter, waardoor de toevoer- en afvoerlucht vrij zijn van reststof en secundaire vervuiling wordt voorkomen. Door de vorming van een stabiele unidirectionele stroming in de werkruimte wordt het stof dat in deze ruimte wordt uitgestoten, samen met de luchtstroom onder invloed van de unidirectionele luchtstroom opgevangen door de primaire en middelste filters. De monsternamecabine voor grondstoffen is uitgerust met 10% afvoerlucht, waardoor een onderdruk ontstaat ten opzichte van de buitenlucht. Dit zorgt ervoor dat het stof in deze ruimte zich niet naar buiten verspreidt en draagt ​​bij aan de bescherming van de buitenlucht.
