Il flusso d'aria verticale unidirezionale della cabina di distribuzione circola continuamente nell'area di lavoro principale per controllare efficacemente il traboccamento e l'aumento della polvere, prevenire i danni da inalazione al corpo umano ed evitare la contaminazione incrociata per proteggere l'ambiente e la sicurezza del personale interno.

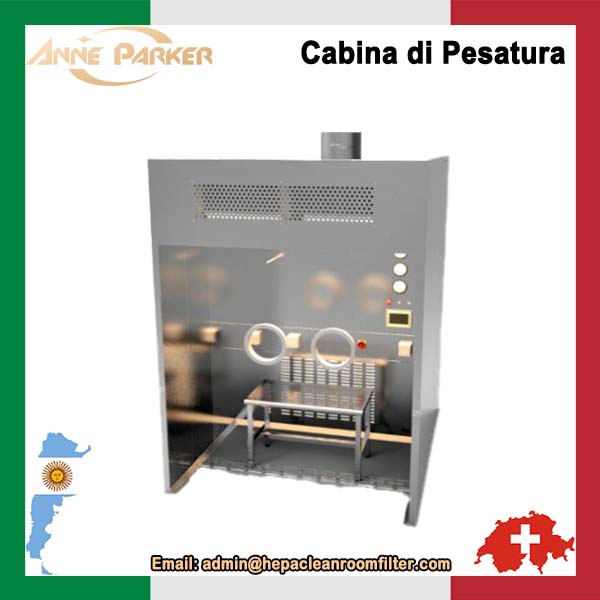

La cabina di campionamento delle materie prime a pressione negativa è composta da area di lavoro, scatola di ritorno dell'aria, scatola di ventilazione, scatola di uscita, scatola esterna, filtro HEPA per l'aria di mandata, filtro HEPA per l'aria di scarico, unità di ventilazione a volume d'aria variabile, sistema di controllo PLC e sistema di rilevamento. Il pannello di controllo si trova nella parte anteriore dell'area di lavoro, all'interno dell'apparecchiatura della sala di pesatura . Il pannello di controllo adotta un pannello di controllo touch screen, che può controllare l'avvio e l'arresto della ventola, regolarne le condizioni di funzionamento e regolare la velocità del vento richiesta dall'area di lavoro. Accanto ad esso è presente un manometro differenziale per testare la resistenza del filtro. All'interno della scatola di alimentazione dell'aria è presente una piastra di regolazione dell'aria di scarico, che può regolare il volume dell'aria di scarico della cabina di campionamento e distribuzione nelle apparecchiature dell'industria farmaceutica entro un intervallo ragionevole.
Sala pesata in laboratorio Istruzioni
1. Cicalino 2. Sensore di velocità del vento 3. Porta di iniezione PAO 4. Porta di rilevamento DOP 5. Tabella della pressione differenziale a medio effetto 6. Tabella della pressione differenziale a effetto iniziale 7. Tabella della pressione differenziale ad alta efficienza 8. Pannello di controllo centralizzato 9. Presa antipolvere 10. Pannello a rete per l'aria di ritorno 11. Rete per l'aria di scarico 12. Pulsante di avvio 13. Arresto di emergenza 14. Area di pressione negativa 15. Condotto dell'aria 16. Scatola del ventilatore 17. Ventilatore 18. Filtro a sacco 19. Filtro primario 20. Serbatoio ad alta efficienza 21. Zona di pressione positiva 22. Apparecchio di illuminazione 23. Pellicola di flusso 24. Guarnizione in gel efficiente
Specifiche per cabine di distribuzione per l'industria farmaceutica
|
Modello |
Dimensioni esterne (mm) |
Dimensioni dell'area di lavoro (mm) |
Portata d'aria nominale ( m³ ) |
Velocità del vento (m/s) |
Classe di pulizia |
Rumore (dB) |
Illuminamento (Lux) |
Modo di controllo |
Potenza (KW) |
|
AN-CLS 1200 |
1200*1200*2500 |
1100*700*2000 |
1300~1500 |
0,45 ± 20% |
Classe A |
72 |
≥ 300 |
Controllo inverter / controllo LCD |
0,75 |
|
AN-CLS 1300 |
1300*1300*2500 |
1200*800*2000 |
1600~1800 |
0,75 |
|||||
|
AN-CLS 1400 |
1500*1300*2500 |
1400*700*2000 |
2000~2200 |
1.5 |
|||||
|
AN-CLS 1500 |
2000*1300*2500 |
1900*800*2000 |
2500~2700 |
1.5 |
|||||
|
AN-CLS 1600 |
2000*1500*2500 |
1900*1300*2000 |
3400~3600 |
2.2 |
|||||
|
AN-CLS 2700 |
2000*1800*2500 |
1100*700*2000 |
4500~4900 |
2.2 |
Nota: le specifiche della cabina di distribuzione elencate nella tabella sono solo a scopo di riferimento per il cliente e il design della cabina di distribuzione a pressione negativa può essere progettato e realizzato in base al documento URS del cliente.
Vantaggi della cabina di distribuzione del campionamento
1. Ventola a lunga durata, bassa rumorosità, esente da manutenzione, con vibrazioni ridotte;
2. Struttura a pressione negativa a doppio strato, nessun rischio di perdite;
3. Eccellenti prestazioni di distribuzione uniforme dell'aria;
4. Regolazione automatica costante o graduata della velocità del vento;
5. Il design del serbatoio garantisce una tenuta perfetta;
6. Coerente dentro e fuori, pulito e senza angoli morti;
